حداکثر طول مجاز تیرچه بتنی

برای تکمیل سازه ها و نصب سقف آن ها می توان از تیرچه ها در مدل های مختلف استفاده کرد. هر کدام از تیرچه ها می توانند کارایی متفاوتی داشته باشند. در این بین یکی از ابهاماتی که همواره مهندسین طراح و ناظرین عمرانی با آن مواجه می شوند این است که حداکثر طول مجاز تیرچه بتنی چه مقدار است؟ با توجه به اینکه در اجرای تیرچه های بتنی محدودیت‌هایی برای پوشش دهانه ها وجود دارد، دستورالعمل های مختلفی ارائه شده است تا مهندسین سازه بتوانند با استفاده از استانداردهای موجود روی به اجرای تیرچه بتنی بیاورند. در این مقاله از بنیاد بتن در بررسی حداکثر طول مجاز تیرچه بتنی همراه باشید.

حداکثر طول قابل پوشش با انواع تیرچه ها چقدر است؟

برای اجرای تیرچه های بتنی معمولا تاکید می شود که مدل پیش ساخته تکی و منفرد را نباید بیش از ۸ متر در نظر گرفت. با این حال همواره توصیه می شود که بهتر است این مقدار را برای رعایت اصول و استانداردهای بیان شده، ۷ متر در نظر بگیرید. در صورتی که نیاز به استفاده از تیرچه بتنی با طول بیش از ۷ متر احساس شود باید برای اجرای آنها به صورت مجاور هم یا دوبل اقدام نمایید. برای دریافت سریع قیمت تیرچه ۷ متری و سایر محصولات کافی است با شماره‌های درج شده تماس بگیرید. مشاوران ما به سرعت لیست محصولات و قیمت‌ها را در اختیار شما قرار خواهند داد.

در بررسی آیین نامه های ارائه شده برای نصب و اجرای تیرچه بتنی متوجه می‌شویم که برای حالت دوبل و مجاور هم هیچگونه محدودیتی، پیش روی مهندسین سازه وجود ندارد. اگر برای پروژه های بتنی بخواهیم محدودیت خیز را در نظر بگیریم، حداکثر طولی که می توان با استفاده از آن پوشش داد، ۲۸ برابر ضخامت سقف انتخاب میشود و در بهترین حالت حداکثر طول مجاز تیرچه دوبل با ضخامت مفید ۳۵ سانتی متر، ۱۰ متر خواهد بود.
با توجه به اینکه امروزه برای ساختمان های بزرگ و سازه های مختلف استفاده از تیرچه بتنی به عنوان یکی از محبوب ترین راهکارها و ابزارهای ساختمانی مد نظر قرار گرفته، توجه مهندسان و ناظرین به آن جلب شده‌ است. در بنیاد بتن می توانید از کاشناسان این وبسایت معتبر به صورت رایگان مشاوره گرفته و محصول مورد نیاز خود را در کمترین زمان تهیه کنید.

حداکثر طول قابل پوشش با انواع تیرچه ها چقدر است؟

حداکثر طول قابل پوشش با انواع تیرچه ها چقدر است؟

برای تکمیل سازه ها می توانید از تیرچه های بتنی مانند تیرچه های بتنی پیش تنیده و تیرچه های فلزی یا کرومیت استفاده نمایید. هر کدام از آنها دارای استانداردهای خاصی هستند. با این حال در اجرای آنها رعایت دستورالعمل های اعلام شده حائز اهمیت است. تیرچه های بتنی را در مدل های مختلف می توان اجرا کرد. به عنوان مثال تیرچه های بتنی با بتن پیش ساخته خرپایی و تیرچه های بتنی پیش تنیده از جمله گزینه های کاربردی در این زمینه خواهند بود. اگر در سقف سازه به دنبال اجرای تیرچه های بتنی پیش ساخته خرپایی هستید، می توان با بهره گیری از نوع دوبل و مجاور هم، طول بیش از ۷ متر را نیز برای اجرای آنها پوشش داد. این مقدار هنگامی که در سقف استاندارد، مورد استفاده قرار گیرد تا ۱۰ متر قابل افزایش است. در طرف مقابل تیرچه بتنی پیش تنیده با توجه به نوع ساختی که دارد بدون کمترین محدودیت شما را یاری خواهد کرد که طول بیشتری را بتوانید پوشش دهید. با توجه به اینکه برای حمل تیرچه ها از تریلی استفاده می شود، معمولا آن ها را با طول بیش از ۱۲ متر مشاهده نخواهید کرد. اگر به دنبال اجرای تیرچه های منفرد هستید و قصد دارید از مدل تیرچه های پیش تنیده کمک بگیرید، سقف های تا دهانه های ۹.۵ متری را به شما پیشنهاد می کنیم. از میان انواع تیرچه های موجود در بازار، مدل بتنی پیش تنیده به راحتی می‌تواند برای پوشش دهانه های تا ۱۲ متر به کار گرفته شود و با استفاده از آن از یک روش اقتصادی می توانید کمک بگیرید.
اگر به دنبال اجرای تیرچه های فلزی یا کرومیت هستید باید محدودیت‌های خیز را برای نصب آن، در نظر داشته باشید. حداکثر طولی که با استفاده از تیرچه های فلزی کرومیت می‌توانید پوشش دهید، ۲۰ برابر ضخامت سقف است. به همین دلیل اگر ضخامت ۳۵ سانتی متری را در نظر بگیریم که به عنوان بهترین حالت شناخته می شود، تا ۷ متر قادر هستید که از تیرچه های فلزی کرومیت، دهانه مورد نظر را پوشش دهید.

تیرچه بلوک و مزایای استفاده از آن

تیرچه بلوک و مزایای استفاده از آن

تیرچه بلوک را با رعایت استانداردهای بیان شده با طول ۱۰ متر نیز می توانید نصب کنید. علاوه بر این، مدل پیش تنیده نیزه قابلیت اجرا تا دهانه 12 متری را نیز دارد. اگر بخواهیم به بررسی مزایای تیرچه بلوک بپردازیم، متوجه می‌شویم که نصب آسان آنها به عنوان یکی از مزایای این مدل از تیرچه می‌تواند عنوان شود. علاوه بر این هزینه‌های نصب را نیز به میزان قابل توجهی کاهش خواهد داد. از دیگر مزایای تیرچه بلوک می توان گزینه های زیر را نام برد.
1- عدم فشار آوردن به سقف
2- بهره‌مندی از مقاومت بالا
3- تعیین طول تیرچه بلوک با توجه به نوع ساخت سازه
4- قابل نصب و اجرا تحت نظارت مهندسان بدون نیاز به بهره گیری از نیروی حرفه ای
5- عایق بی نظیر دما و صدا
6- مقاومت بالا در برابر نفوذ رطوبت و حشرات و یا پوسیدگی
برای اجرای تیرچه بتنی و بررسی شرایط آن می‌توانید با کارشناسان مجموعه بنیاد بتن تماس حاصل نمایید و محصول مورد نیاز خود را با بهترین کیفیت و مناسب ترین قیمت خریداری کنید.

قطعات بتنی پیش ساخته از پر کاربردترین قطعات در ساخت و سازها هستند که می توانید آن ها را در سایت بنیاد بتن مشاهده کنید. اگر می خواهید بدانید هارد بتن چیست و برای کسب اطلاعات بیشتر در این زمینه می توانید به مقالات سایت بنیاد بتن مراجعه کنید. همچنین اطلاعات لازم درباره بتن پیش ساخته نما را می توانید در سایت بنیاد بتن مشاهده کنید.

بهترین قیمت بتونیر در بنیاد بتن ایران

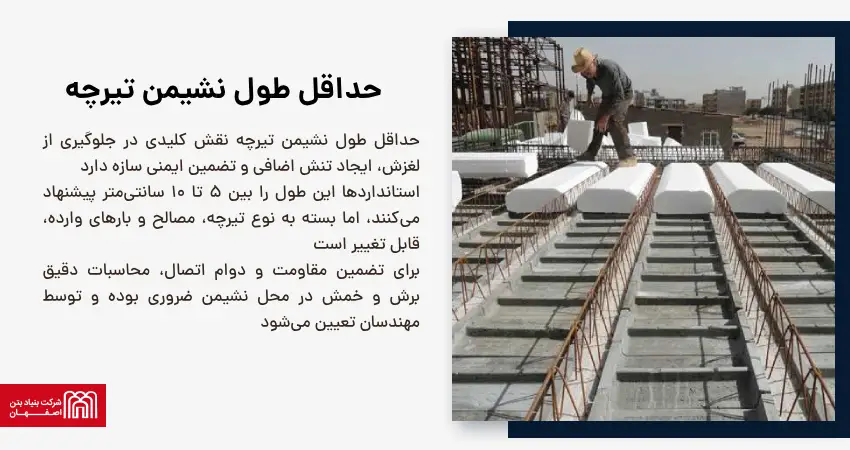

حداقل طول نشیمن تیرچه

 اهمیت حداقل طول نشیمن تیرچه آنجاست که این بعد، به طور مستقیم بر توانایی تیرچه در تحمل بارهای وارده تأثیر می‌گذارد. اگر طول نشیمن کافی نباشد، احتمال لغزش تیرچه از روی تکیه‌گاه افزایش می‌یابد که می‌تواند منجر به ریزش سقف یا حتی کل سازه شود. همچنین، طول نشیمن ناکافی می‌تواند باعث ایجاد تنش‌های برشی و خمشی بیش از حد در محل اتصال شود و به مرور زمان، به خرابی سازه منجر گردد؛ بنابراین، رعایت دقیق ضوابط مربوط به این بعد، برای اطمینان از عملکرد صحیح و ایمن سازه کاملاً ضروری است.

 بر اساس آیین‌نامه‌ها و استانداردهای ساختمانی، حداقل طول نشیمن تیرچه معمولاً بین ۵ تا ۱۰ سانتی‌متر توصیه می‌شود. این مقدار بسته به نوع تیرچه، میزان بارهای وارده، نوع مصالح تکیه‌گاه (بتن، فولاد، آجر) و جزئیات طراحی، می‌تواند متغیر باشد. در شرایطی که از اتصالات خاص مانند نشیمن‌گاه‌های فلزی یا روش‌های اتصال پیش‌ساخته استفاده می‌شود، ممکن است این مقدار متفاوت باشد، اما همواره باید محاسبات دقیق مربوط به برش و خمش در محل نشیمن‌گاه به‌دقت انجام شود تا از مقاومت کافی اتصال اطمینان حاصل گردد. مهندسان سازه با در نظر گرفتن تمامی این عوامل، طول نشیمن بهینه را برای هر پروژه تعیین می‌کنند تا ایمنی و دوام سازه تضمین شود.

حداقل طول نشیمن تیرچه

 حداکثر فاصله ستون‌ ها در سقف تیرچه بلوک

 فاصله ستون‌ها در یک سازه مستقیماً بر طول دهانه تیرها و در نهایت، بر طول تیرچه‌ها تأثیر می‌گذارد. هرچه فاصله ستون‌ها بیشتر باشد، دهانه طولانی‌تر می‌شود و به همین دلیل، به تیرچه‌های قوی‌تر و بزرگ‌تری نیاز خواهید داشت.

 حداکثر فاصله مجاز بین ستون‌ها در سقف‌های تیرچه بلوک به عوامل مختلفی مانند کاربری ساختمان، بارهای وارده، ارتفاع سازه و نوع سیستم سازه‌ای کلی بستگی دارد. با این حال، به طور معمول، فاصله ستون‌ها برای سقف‌های تیرچه بلوک بین ۶ تا ۸ متر است. افزایش این فاصله بدون در نظر گرفتن تمهیدات سازه‌ای خاص، می‌تواند منجر به افزایش خیز سقف، ارتعاشات ناخواسته و حتی آسیب‌های سازه‌ای شود.

 در دهانه‌های بزرگ‌تر، لازم است از سیستم‌های سازه‌ای متفاوتی مانند قاب‌های صلب، دیوارهای برشی یا سیستم‌های پیش‌تنیده استفاده شود تا پایداری و ایمنی سازه تضمین گردد.

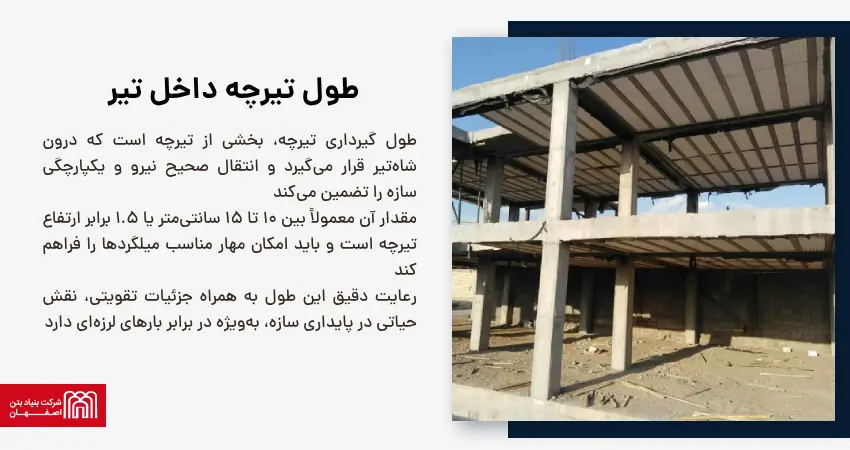

طول تیرچه داخل تیر

 طول تیرچه داخل تیر که به طول گیرداری نیز شناخته می‌شود، به قسمتی از تیرچه اشاره دارد که به داخل تیر اصلی (شاه‌تیر) کشیده شده و به‌عنوان بخش جدایی‌ناپذیری از سازه مهار شناخته می‌شود. این طول برای حفظ یکپارچگی سازه‌ای و تضمین انتقال صحیح و ایمن نیروها از تیرچه به تیر اصلی اهمیت فوق‌العاده‌ای دارد. اگر این طول به‌درستی طراحی و اجرا نشود، ممکن است به مشکلات سازه‌ای جدی منجر گردد.

 به طور معمول، طول تیرچه داخل تیر بین ۱۰ تا ۱۵ سانتی‌متر یا حداقل ۱.۵ برابر ارتفاع تیرچه در نظر گرفته می‌شود. این اندازه باید به‌گونه‌ای باشد که فضای کافی برای مهار میلگردهای طولی تیرچه را فراهم کرده و از بیرون کشیده شدن تیرچه از داخل تیر جلوگیری کند. همچنین، در این ناحیه باید از میلگردهای تقویتی و خاموت‌های مناسب استفاده شود تا بتواند برش‌های وارده را تحمل کرده و یکپارچگی لازم را برای اتصال محکم تیرچه به تیر اصلی فراهم آورد.

 رعایت دقیق این ابعاد و استفاده از جزئیات تقویتی مناسب در محل اتصال تیرچه به تیر اصلی، ضامن عملکرد صحیح سازه در برابر بارهای وارده، به‌ویژه بارهای لرزه‌ای، خواهد بود. این دقت در طراحی و اجرا به پایداری و ایمنی کل سازه کمک شایانی می‌کند.

طول تیرچه داخل تیر

 جدول دهانه تیرچه

 ارائه جدول دهانه تیرچه دقیق بدون در نظر گرفتن تمام جزئیات طراحی و مشخصات فنی سازه دشوار است. با این حال، می‌توان یک جدول کلی برای دهانه‌های معمول و تیرچه‌های استاندارد ارائه داد. این جدول صرفاً جهت ارائه دید اولیه است و برای طراحی نهایی باید محاسبات دقیق مهندسی انجام شود.

نوع تیرچه

حداقل دهانه (متر)

حداکثر دهانه پیشنهادی (متر)

توضیحات

خرپایی فلزی با میلگرد آجدار

2.0

7.0

رایج‌ترین نوع، مناسب برای بارهای معمولی

پیش‌تنیده (با بتن معمولی)

3.0

8.0

مناسب برای دهانه‌های بلندتر

با کلاف عرضی (تودلی)

6.0

8.0

برای کاهش خیز و ارتعاش در دهانه‌های بزرگ
