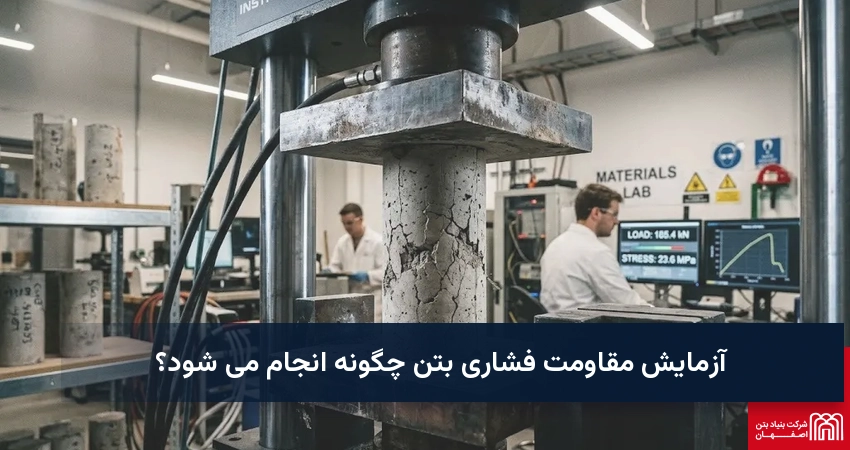

آزمایش مقاومت فشاری بتن چگونه انجام می شود؟
- توضیحات
- بازدید: 1
آزمایش مقاومت فشاری بتن یکی از حیاتیترین آزمایشها در صنعت ساختمانسازی است که کیفیت و دوام بتن را ارزیابی میکند. این آزمایش به مهندسان کمک میکند تا از انطباق بتن با استانداردهای طراحی اطمینان یابند. در این مقاله، به بررسی جامع نحوه انجام این آزمایش، استانداردهای مرتبط و اهمیت آن میپردازیم تا درک کاملی از این فرآیند کلیدی ارائه شود.
درک مقاومت فشاری بتن: تعریف و اهمیت
تعریف پایه و کاربردها
مقاومت فشاری بتن، حداکثر تنشی است که یک نمونه بتنی میتواند پیش از شکست تحت بار فشاری تحمل کند. این ویژگی، شاخص اصلی کیفیت بتن و توانایی آن در تحمل بارهای طراحیشده سازهای محسوب میشود. نتایج این آزمایش در کنترل کیفیت، طراحی طرح اختلاط بتن و ارزیابی عملکرد افزودنیها کاربرد فراوان دارد و تضمینکننده پایداری و ایمنی سازهها است.
چرا مقاومت فشاری مهمترین پارامتر است؟
در طراحی سازههای بتنی، مقاومت فشاری بتن مهمترین پارامتر محسوب میشود. این پارامتر، اساس ارزیابی ظرفیت باربری اعضای بتنی نظیر ستونها، دیوارها و دالها بوده و بر سایر ویژگیهای مکانیکی بتن مانند مدول الاستیسیته، مقاومت کششی و مقاومت برشی نیز تأثیرگذار است. بدون مقاومت فشاری کافی، سازه قادر به تحمل بارهای طراحی شده نخواهد بود.
آمادهسازی برای آزمایش: وسایل و نمونهبرداری
وسایل مورد نیاز
برای انجام آزمایش مقاومت فشاری بتن، به تجهیزاتی مانند قالبهای مکعبی و استوانهای (معمولاً از جنس فولاد، چدن یا پلاستیک)، میل تراکم، خطکش، کولیس، ماله، کمچه، بتونیر (مخلوطکن بتن) و مهمتر از همه، دستگاه جک فشاری هیدرولیک (بتن شکن) نیاز است. دقت و کالیبراسیون منظم و صحیح این تجهیزات برای حصول نتایج قابل اعتماد ضروری است.
- قالبهای مکعبی و استوانهای (فولادی، چدنی یا پلاستیکی)
- میل تراکم
- خطکش و کولیس
- ماله و کمچه
- بتونیر (مخلوطکن بتن)
- دستگاه جک فشاری هیدرولیک (بتن شکن)
انواع نمونههای آزمایش (مکعبی و استوانهای)
استانداردهای بینالمللی مختلف، انواع متفاوتی از نمونهها را برای آزمایش مقاومت فشاری بتن توصیه میکنند. در استاندارد ASTM، نمونههای استوانهای با ابعاد ۱۵۰×۳۰۰ میلیمتر (۶×۱۲ اینچ) و در استاندارد BS، نمونههای مکعبی ۱۵۰ میلیمتری (۶ اینچی) متداولاند. هر دو نوع نمونه برای ارزیابی مقاومت فشاری بتن استفاده میشوند، اما تفاوتهایی در نحوه آمادهسازی، کلاهکگذاری و تفسیر نتایج دارند که باید در محاسبات و گزارشدهی لحاظ گردند.
نحوه نمونهبرداری صحیح از بتن
نمونهبرداری باید به صورت تصادفی و پیش از بتنریزی در محل نهایی سازه انجام گیرد. از ۱۵ درصد اولیه و ۱۵ درصد انتهایی بتن تخلیه شده از تراک میکسر نباید نمونهبرداری کرد. نمونهها باید از تمام سطح جریان بتن اخذ و بلافاصله با یکدیگر مخلوط شوند. فاصله زمانی بین اولین و آخرین بخش نمونهگیری نباید از ۱۵ دقیقه تجاوز کند تا از یکنواختی و همگنی نمونه اطمینان حاصل گردد.
مراحل انجام آزمایش مقاومت فشاری
پر کردن و تراکم قالبها
ابتدا جدارههای داخلی قالبها با لایهای نازک از روغن معدنی آغشته میگردند. سپس بتن در چند لایه (معمولاً سه لایه برای بتنهای با اسلامپ بالا و حداقل دو لایه برای بتنهای با اسلامپ پایین) داخل قالب ریخته میشود. هر لایه با استفاده از میل تراکم (با تعداد ضربات مشخص طبق استاندارد) یا ویبراتور متراکم شده و سطح نهایی با ماله صاف میگردد. عدم تراکم کافی یا تراکم بیش از حد میتواند منجر به نتایج نادرست و غیرقابل اعتماد شود.
تعداد ضربات مورد نیاز برای تراکم نمونه بتنی
| اندازه قالب (میلیمتر) | قطر میل تراکم (میلیمتر) | تعداد لایهها | تعداد ضربات در هر لایه |
|---|---|---|---|
| مکعبی ۱۵۰ | ۱۶ | ۳ | ۲۵ |
| استوانهای ۱۵۰x۳۰۰ | ۱۶ | ۳ | ۲۵ |
| مکعبی ۱۰۰ | ۱۰ | ۲ | ۱۵ |
میزان اسلامپ برای اعضا و قطعات مختلف ساختمان براساس نشریه ۵۵
| نوع عضو سازهای | میزان اسلامپ (میلیمتر) |
|---|---|
| ستونها و دیوارها | ۷۵ - ۱۲۵ |
| تیرها و دالها | ۵۰ - ۱۰۰ |
| پیها و فونداسیونها | ۵۰ - ۷۵ |
| بتن حجیم | ۲۵ - ۵۰ |
کلاهکگذاری (Capping) و عملآوری نمونهها
سطوح نمونههای استوانهای معمولاً ناصاف بوده و برای اطمینان از توزیع یکنواخت تنش در حین آزمایش، نیاز به کلاهکگذاری (Capping) دارند. این کار با استفاده از خمیر سیمان سخت شده، مخلوط گوگرد و مصالح دانهای یا پوشش گچی انجام میپذیرد. پس از قالبگیری، نمونهها به مدت ۲۰ تا ۴۸ ساعت در دمای ۲۳±۱.۷ درجه سانتیگراد نگهداری شده، سپس از قالب خارج و تا زمان آزمایش در رطوبت کامل یا آب آهک اشباع (حوضچههای عملآوری) نگهداری میشوند تا فرآیند هیدراسیون به درستی ادامه یابد.
استاندارد آزمایش مقاومت فشاری بتن ASTM چیست؟
استاندارد ASTM (مانند ASTM C39) روش انجام آزمایش مقاومت فشاری بر روی نمونههای استوانهای را تشریح مینماید. این استاندارد جزئیات مربوط به ابعاد نمونه، نحوه پر کردن و تراکم (با ۲۵ ضربه برای هر لایه)، کلاهکگذاری و شرایط عملآوری را مشخص میکند. در مقابل، استاندارد BS (مانند BS 1881) بر نمونههای مکعبی تمرکز دارد و روشهای پر کردن (لایههای پنج سانتیمتری) و تراکم (۳۵ ضربه برای مکعب ۱۵ سانتیمتری) متفاوتی را توصیه میکند. رعایت دقیق این جزئیات برای اعتبار و صحت نتایج حیاتی است.

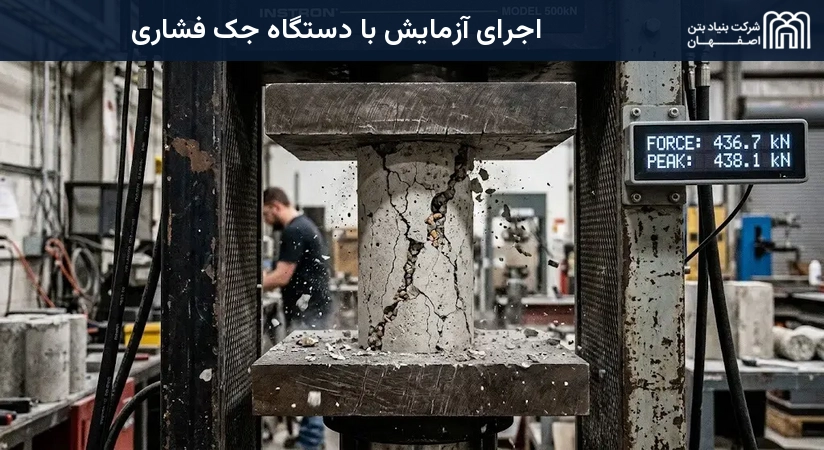

اجرای آزمایش با دستگاه جک فشاری
نمونه عملآوری شده در دستگاه جک فشاری بین دو فک (یکی ثابت و دیگری متحرک) قرار داده میشود. اطمینان از تراز بودن نمونه و تمیز بودن صفحات دستگاه جک فشاری ضروری است. دستگاه تحت بارگذاری یکنواخت با سرعت کنترلشده (معمولاً ۰.۱۵ تا ۰.۳۵ مگاپاسکال بر ثانیه) قرار میگیرد. بارگذاری تا لحظه شکست نمونه ادامه مییابد و حداکثر نیروی وارده بر نمایشگر دستگاه ثبت میگردد. این نیرو، مبنای اصلی محاسبه مقاومت فشاری است. کالیبراسیون منظم دستگاه جک فشاری برای حصول نتایج دقیق و قابل اعتماد الزامی است.
محاسبه و ارزیابی نتایج
مقاومت فشاری نمونه مکعبی چگونه محاسبه می شود؟
مقاومت فشاری (δ) با تقسیم حداکثر نیروی وارده (P) بر مساحت مقطع آزمونه (A) محاسبه میگردد (δ = P/A). برای نمونههای مکعبی، نتایج ممکن است به دلیل اثرات محصورشدگی بیشتر، مقادیری بالاتر از نمونههای استوانهای نشان دهد. این پدیده به دلیل اثر محصورشدگی (Confinement Effect) در نمونههای مکعبی رخ میدهد؛ به این صورت که دیوارههای دستگاه جک فشاری، مانع از انبساط جانبی بتن در هنگام بارگذاری میشوند و در نتیجه، مقاومت ظاهری بالاتری را نشان میدهد. برای مقایسه نتایج مکعبی با استوانهای، از ضرایب تبدیل مشخصی (مثلاً ۰.۸۵ برای تبدیل مقاومت مکعب ۱۵۰ میلیمتری به استوانه استاندارد) استفاده میشود.
ضرایب تبدیل مقاومت مکعبی به استوانهای استاندارد
| نوع نمونه | ابعاد (میلیمتر) | ضریب تبدیل به استوانه استاندارد |
|---|---|---|
| مکعبی | ۱۵۰x۱۵۰x۱۵۰ | ۰.۸۵ |
| مکعبی | ۱۰۰x۱۰۰x۱۰۰ | ۰.۸۲ |
| مکعبی | ۲۰۰x۲۰۰x۲۰۰ | ۰.۸۷ |

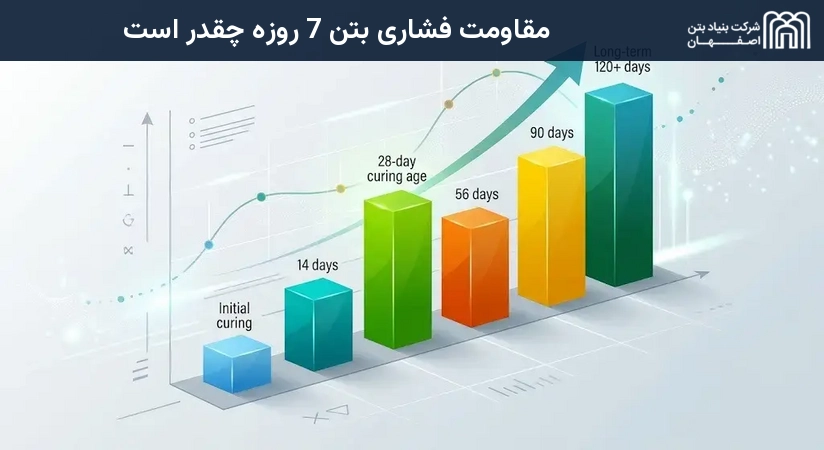

مقاومت فشاری بتن ۷ روزه چقدر است؟
مقاومت فشاری بتن معمولاً در سن ۲۸ روزگی به عنوان معیار اصلی ارزیابی میشود، زیرا بتن در این زمان به بخش عمده مقاومت نهایی خود دست مییابد. مقاومت ۷ روزه بتن حدود ۶۵ تا ۸۰ درصد مقاومت ۲۸ روزه آن است و بیشتر برای تخمین اولیه و کنترل روند مقاومتگیری بتن مورد استفاده قرار میگیرد. در صورت عدم کسب مقاومت لازم در ۲۸ روز، نمونههای شاهد ۹۰ روزه نیز آزمایش میشوند تا روند مقاومتگیری طولانیمدت بتن بررسی گردد.
تاثیر نوع سیمان و سن بتن بر روی تعیین مقاومت فشاری ۲۸ روزه و ۷ روزه
| نوع سیمان | سن بتن | درصد مقاومت ۲۸ روزه |
|---|---|---|
| سیمان نوع ۱ (پرکاربرد) | ۷ روز | ۶۵% - ۷۵% |
| سیمان نوع ۲ (متوسط) | ۷ روز | ۶۰% - ۷۰% |
| سیمان نوع ۵ (ضد سولفات) | ۷ روز | ۵۰% - ۶۰% |
| سیمان نوع ۱ (پرکاربرد) | ۲۸ روز | ۱۰۰% |
ضوابط پذیرش بتن بر اساس آییننامهها
بر اساس آییننامه بتن ایران (آبا) و مبحث نهم مقررات ملی ساختمان، بتن زمانی قابل قبول است که میانگین نتایج هر سه نمونه متوالی مقاومت فشاری، کمتر از مقاومت مشخصه نباشد و هیچ یک از نتایج مقاومت فشاری نمونه بتن کمتر از ۹۰ درصد مقاومت مشخصه نباشد. در صورت عدم رعایت این ضوابط، بتن ممکن است مشروط یا غیرقابل قبول تلقی شده و نیاز به بررسیهای بیشتر (مانند مغزهگیری یا آزمایشهای غیرمخرب نظیر چکش اشمیت) داشته باشد تا راهکارهای اصلاحی مناسب اتخاذ گردد.
- میانگین نتایج هر سه نمونه متوالی مقاومت فشاری، کمتر از مقاومت مشخصه نباشد.
- هیچ یک از نتایج مقاومت فشاری نمونه بتن کمتر از ۹۰ درصد مقاومت مشخصه نباشد.
در صورت عدم رعایت این ضوابط، بتن ممکن است مشروط یا غیرقابل قبول تلقی شده و نیاز به بررسیهای بیشتر (مانند مغزهگیری یا آزمایشهای غیرمخرب نظیر چکش اشمیت) داشته باشد تا راهکارهای اصلاحی مناسب اتخاذ گردد.
سوالات متداول
تاثیر عوامل مختلف بر مقاومت فشاری
عواملی نظیر نسبت آب به سیمان، نوع و کیفیت مصالح سنگی، نحوه تراکم، شرایط عملآوری (دما و رطوبت)، شکل نمونه و سرعت بارگذاری دستگاه، همگی بر مقاومت فشاری بتن تأثیر مستقیم و بسزایی دارند. رعایت دقیق استانداردها برای کنترل این عوامل و دستیابی به نتایج دقیق و قابل اعتماد ضروری است. هرگونه انحراف از این عوامل میتواند منجر به کاهش مقاومت مورد انتظار و حتی شکست سازهای شود.
- نسبت آب به سیمان
- نوع و کیفیت مصالح سنگی
- نحوه تراکم (کافی یا بیش از حد)
- شرایط عملآوری (دما و رطوبت)
- شکل نمونه (مکعبی یا استوانهای)
- سرعت بارگذاری دستگاه
پیامدهای بتن کممقاومت
استفاده از بتن کممقاومت میتواند پیامدهای جدی از جمله افزایش طول مهاری میلگردها، کاهش ظرفیت خمشی و برشی اعضا، کاهش ظرفیت باربری ستونها و افزایش تغییر مکانهای جانبی (دریفت) سازه را به دنبال داشته باشد که همگی پایداری و ایمنی سازه را به طور جدی به خطر میاندازند. در چنین مواردی، ممکن است نیاز به تقویت سازه، تخریب و یا بازسازی بخشهای آسیبدیده باشد.
- افزایش طول مهاری میلگردها
- کاهش ظرفیت خمشی و برشی اعضا
- کاهش ظرفیت باربری ستونها
- افزایش تغییر مکانهای جانبی (دریفت) سازه
نقش مهندس ناظر در کنترل کیفیت بتن
مهندس ناظر نقش حیاتی در تضمین کیفیت بتن ایفا مینماید. این نقش شامل نظارت بر تمامی مراحل از تولید و حمل بتن تا نمونهبرداری، عملآوری و اجرای آزمایشها میشود. گزارشهای آزمایشگاه صرفاً جنبه مشورتی دارند و مهندس ناظر باید با توجه به شرایط کارگاهی، کیفیت نهایی بتن را تأیید یا رد نماید. این نظارت مستمر، تضمینکننده اجرای صحیح، ایمن و مطابق با استانداردهای پروژه است.
آزمایش مقاومت فشاری بتن، سنگ بنای کنترل کیفیت در پروژههای عمرانی است. درک صحیح مراحل، استانداردها و عوامل مؤثر بر نتایج این آزمایش، برای هر مهندس و دستاندرکار صنعت ساختمان ضروری است. با رعایت دقیق این اصول، میتوان از دوام، ایمنی و کارایی سازههای بتنی اطمینان حاصل نمود و پروژههایی با کیفیت بالا را به سرانجام رساند.
