نحوه اتصال میلگرد بستر به وال پست

اتصال میلگرد بستر به وال پست، روشی نوین و مؤثر در مقاوم‌سازی دیوارهای غیرسازه‌ای ساختمان در برابر نیروهای جانبی مانند زلزله و باد است. این سیستم ترکیبی با افزایش یکپارچگی و استحکام دیوار، از ترک‌خوردگی و آسیب‌های جانی و مالی جلوگیری می‌کند. در این مقاله، به بررسی جامع نحوه اتصال میلگرد بستر به وال پست، اهمیت آن، روش‌های اجرایی استاندارد، نکات کلیدی و اشتباهات رایج می‌پردازیم. هدف ما ارائه درکی روشن از این تکنیک حیاتی در ساختمان‌سازی مدرن و کمک به شما برای ساخت دیوارهایی مقاوم‌تر و ایمن‌تر است.

وال پست و میلگرد بستر: تعاریف و نقش در مقاوم‌سازی دیوار

برای درک نحوه اتصال، ابتدا باید با ماهیت هر یک از این دو المان آشنا شویم:

برای درک بهتر تفاوت‌ها و کاربرد هر یک، جدول زیر را مشاهده کنید:

وال پست چیست؟

وال پست (Wall Post) به کلاف یا نگهدارنده‌ای اطلاق می‌شود که در دیوارهای غیرسازه‌ای به کار می‌رود تا آن‌ها را به اسکلت اصلی ساختمان مهار کرده و در برابر نیروهای جانبی مانند زلزله و باد، از تخریب یا واژگونی محافظت کند. این المان معمولاً از پروفیل‌های فولادی (مانند نبشی، ناودانی یا قوطی) ساخته می‌شود و وظیفه انتقال نیرو از دیوار به سازه اصلی را بر عهده دارد.

میلگرد بستر چیست؟

میلگرد بستر (Bed Rebar) از دو مفتول طولی موازی تشکیل شده است که با مفتول‌های عرضی (به شکل نردبانی یا خرپایی) به یکدیگر جوش داده می‌شوند. این میلگردها به صورت افقی بین رج‌های دیوارچینی (آجر یا بلوک) قرار گرفته و با توزیع یکنواخت تنش‌ها، به افزایش انسجام داخلی دیوار، جلوگیری از ترک‌خوردگی و بهبود مقاومت برشی درون صفحه کمک می‌کنند. قطر معمول این میلگردها بین 4 تا 8 میلی‌متر است.

اهمیت اتصال میلگرد بستر به وال پست در مقاوم‌سازی دیوار

اتصال میلگرد بستر به وال پست از اهمیتی حیاتی در افزایش پایداری و ایمنی ساختمان‌ها برخوردار است. دیوارهای غیرسازه‌ای، در صورت عدم مهار صحیح، در هنگام زلزله یا بادهای شدید می‌توانند دچار تخریب، ترک‌خوردگی گسترده یا حتی واژگونی شوند که منجر به خسارات مالی و جانی فراوان می‌گردد. وال پست به تنهایی دیوار را به سازه اصلی متصل می‌کند، اما میلگرد بستر با ایجاد یک شبکه تقویتی در دل دیوار، مقاومت داخلی آن را می‌افزاید. ترکیب این دو باعث می‌شود دیوار به صورت یکپارچه عمل کرده، نیروهای جانبی به طور مؤثرتری به اسکلت منتقل شوند و از تمرکز تنش در نقاط خاص جلوگیری گردد. این یکپارچگی، مقاومت دیوار را تا حد قابل توجهی (تا 70 درصد) در برابر نیروهای خارج از صفحه افزایش داده و عمر مفید سازه را نیز طولانی‌تر می‌سازد. تصور کنید دیوار شما به جای مجموعه‌ای از بلوک‌های جداگانه، به یک واحد مستحکم و یکپارچه تبدیل می‌شود که قادر به تحمل مؤثر نیروهاست. این سیستم به ویژه برای دیوارهایی که حداکثر طول مجاز آن‌ها 40 برابر ضخامت دیوار یا 6 متر (هر کدام کمتر باشد) و حداکثر ارتفاع مجاز 3.5 متر است، حیاتی محسوب می‌شود.

به گفته مقررات ملی ساختمان (آیین نامه 2800 ویرایش دوم): «حداکثر طول مجاز دیوار غیر سازه‌ای یا تیغه‌ای بین دو پشت بند عبارت است از 40 برابر ضخامت دیوار یا تیغه و یا 6 متر هر کدام کمتر باشد و حداکثر ارتفاع مجاز دیوارهای غیر سازه‌ای و تیغه‌ها از تراز کف مجاور 3.5 متر می‌باشد.»

روش‌های استاندارد اجرای اتصال میلگرد بستر به وال پست

اجرای صحیح اتصال میلگرد بستر به وال پست، نیازمند رعایت مراحل و جزئیات فنی دقیق است. این فرآیند، پایداری و عملکرد مطلوب سیستم را تضمین می‌کند.

مراحل کلی اجرای وال پست با میلگرد بستر

1. نصب وال پست‌ها یا وادارهای قائم:ابتدا وال پست‌های فلزی (نبشی، قوطی) در دو انتهای دیوار یا وادارهای قائم (در صورت نیاز به دلیل طول زیاد دیوار) نصب می‌شوند. در اسکلت بتنی، گیره‌های مخصوص میلگرد بستر روی ستون‌ها یا وادارها با پیچ و رول‌پلاک یا جوشکاری نصب می‌گردند.

2. نصب قلاب‌ها و اتصالات نگهدارنده:قلاب‌های فلزی روی گیره‌ها قرار می‌گیرند تا میلگرد بستر را در محل خود نگه دارند. این قلاب‌ها وظیفه انتقال نیرو بین میلگرد بستر و وال پست/وادر را بر عهده دارند.

3. دیوارچینی و قرار دادن میلگرد بستر:دیوارچینی به صورت رج به رج انجام می‌شود. در فواصل مشخص (معمولاً هر 40 تا 50 سانتی‌متر یا یک رج در میان)، میلگرد بستر در داخل ملات قرار گرفته و به قلاب‌ها یا مستقیماً به وال پست متصل می‌شود.

4. پوشش‌دهی میلگرد با ملات:پس از قرارگیری میلگرد بستر، باید با لایه‌ای از ملات (به ضخامت حداقل 1.5 تا 2 سانتی‌متر یا دو برابر قطر میلگرد) پوشانده شود تا از خوردگی محافظت شده و چسبندگی مناسبی با مصالح دیوار ایجاد کند.

5. تکرار فرآیند:این مراحل تا تکمیل ارتفاع دیوار تکرار می‌شود.

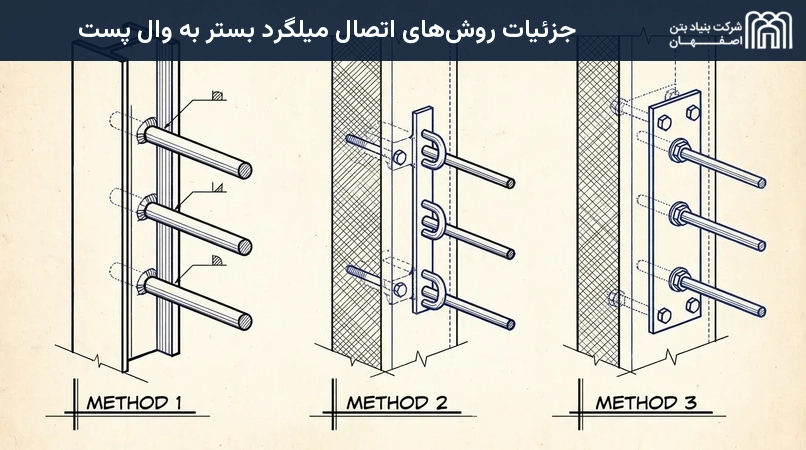

جزئیات روش‌های اتصال میلگرد بستر به وال پست

• جوشکاری به وال پست فلزی:اگر وال پست از پروفیل‌های فولادی (مانند نبشی یا قوطی) باشد، می‌توان میلگرد بستر را مستقیماً به آن جوش داد. این روش در سازه‌های با اسکلت فولادی رایج است و اتصالی بسیار محکم ایجاد می‌کند. در این روش، باید تمهیدات لازم برای جلوگیری از خوردگی میلگرد در محل جوشکاری در نظر گرفته شود.

• استفاده از قلاب و انکر بولت:در این روش، قلاب‌هایی به وال پست جوش داده شده یا با انکر بولت به ستون‌های بتنی متصل می‌شوند. میلگرد بستر از داخل این قلاب‌ها عبور کرده و تثبیت می‌گردد. این روش به ویژه در اتصالات به ستون‌ها یا وادارهای بتنی رایج است و امکان تنظیم دقیق‌تر را فراهم می‌کند.

• اتصال مکانیکی با ورق رابط:در برخی موارد، از صفحات فولادی با سوراخ‌هایی برای عبور میلگرد بستر استفاده می‌شود. این ورق‌ها به وال پست جوش شده و میلگرد بستر از آن‌ها عبور داده می‌شود تا اتصالی مکانیکی پایدار ایجاد شود. این روش برای مواقعی که نیاز به انعطاف‌پذیری بیشتر در اتصال یا جلوگیری از جوشکاری مستقیم است، مناسب است.

نکات اجرایی و اشتباهات رایج در نصب میلگرد بستر

رعایت نکات فنی و پرهیز از اشتباهات رایج، ضامن عملکرد صحیح و ایمنی سیستم اتصال میلگرد بستر به وال پست است.

نکات کلیدی برای اجرای صحیح و اصولی

• فاصله‌گذاری منظم:میلگرد بستر باید در فواصل یکنواخت (مثلاً هر 40 تا 50 سانتی‌متر) یا طبق نقشه اجرایی در رج‌های دیوارچینی قرار گیرد. این فاصله‌گذاری منظم، توزیع یکنواخت نیروها را تضمین می‌کند.

• هم‌راستایی و پوشش ملات:میلگرد بستر باید کاملاً در مرکز ضخامت دیوار قرار گرفته و به خوبی با ملات پوشانده شود (ضخامت ملات حداقل 1.5 سانتی‌متر یا دو برابر قطر میلگرد) تا از خوردگی محافظت شده و چسبندگی کافی با مصالح دیوار داشته باشد.

• اتصال کامل دو انتها:هر دو انتهای میلگرد بستر باید حتماً به وال پست یا وادار متصل شود؛ صرفاً تماس کافی نیست و اتصال باید مکانیکی یا جوشی باشد تا انتقال نیرو به درستی انجام شود.

• رعایت همپوشانی:در صورت نیاز به ادامه میلگرد بستر، همپوشانی حداقل 20 تا 30 سانتی‌متر در محل اتصال میلگردها رعایت شود تا پیوستگی تقویت حفظ گردد.

• جلوگیری از تماس با رطوبت:در محیط‌های مرطوب یا دیوارهای خارجی، استفاده از میلگرد بستر گالوانیزه یا ضدزنگ (استنلس استیل) ضروری است تا از خوردگی و کاهش مقاومت جلوگیری شود. استانداردهایی مانند ASTM A 951 و ASTM A82-97a به این مواد اشاره دارند.

• جداسازی دیوار از سازه اصلی:برای دیوارهای پیرامونی و حتی برخی دیوارهای داخلی، باید بین دیوار و ستون/تیر اصلی، از مصالح تراکم‌پذیر مانند یونولیت یا پشم سنگ ضد رطوبت استفاده شود. این کار به دیوار اجازه می‌دهد تا در هنگام حرکت سازه اصلی (مثلاً در زلزله) به صورت مستقل حرکت کند و تنش‌های اضافی و مخرب به آن وارد نشود.

اشتباهات رایج و چالش‌ها

• عدم اتصال صحیح:یکی از رایج‌ترین اشتباهات، عدم ایجاد اتصال محکم و پایدار بین میلگرد بستر و وال پست است که عملکرد سیستم را به شدت کاهش می‌دهد. این مشکل می‌تواند منجر به جدا شدن دیوار از سازه در هنگام نیروهای جانبی شود.

• استفاده از میلگرد نامناسب:به کارگیری میلگردهای غیرگالوانیزه یا بدون آج در محیط‌های مرطوب، منجر به خوردگی و کاهش مقاومت می‌شود. انتخاب میلگرد با کیفیت پایین یا نامناسب برای شرایط محیطی، عمر مفید سیستم را کوتاه می‌کند.

• پوشش نامناسب ملات:عدم پوشش کافی میلگرد بستر با ملات، آن را در معرض خوردگی قرار داده و چسبندگی لازم را فراهم نمی‌کند. این امر می‌تواند منجر به ضعف در انتقال نیرو و ترک‌خوردگی موضعی شود.

• عدم رعایت فاصله‌گذاری:فاصله‌گذاری نامنظم یا بیش از حد میلگردها، اثربخشی سیستم را کاهش می‌دهد و می‌تواند نقاط ضعفی در دیوار ایجاد کند. در صورت بروز این مشکل، باید فواصل را بازبینی و در صورت لزوم، میلگردهای بیشتری اضافه کرد.

مزایای اجرای وال پست با میلگرد بستر

ترکیب وال پست و میلگرد بستر، مزایای متعددی را برای سازه به ارمغان می‌آورد که فراتر از روش‌های سنتی مقاوم‌سازی است:

• افزایش چشمگیر مقاومت لرزه‌ای:این سیستم، مقاومت دیوارها را در برابر نیروهای جانبی زلزله به طور قابل توجهی افزایش می‌دهد و از تخریب ناگهانی جلوگیری می‌کند.

• پیشگیری از ترک‌خوردگی و ریزش دیوار:با توزیع یکنواخت نیرو و ایجاد یکپارچگی، از ایجاد ترک‌های موضعی، گسترش آن‌ها و جداشدگی مصالح جلوگیری می‌کند.

• افزایش عمر مفید ساختمان:کاهش آسیب‌پذیری دیوارها در برابر عوامل محیطی و نیروهای جانبی، به دوام و طول عمر کلی سازه می‌افزاید.

• صرفه‌جویی اقتصادی:با جلوگیری از خرابی‌های زودهنگام و نیاز به تعمیرات پرهزینه پس از حوادث، در بلندمدت مقرون به صرفه است. هزینه اولیه اجرای میلگرد بستر نیز معمولاً اقتصادی‌تر از وال پست‌های سنتی است.

• انعطاف‌پذیری و سرعت اجرا:میلگرد بستر به دلیل سهولت نصب و عدم نیاز به جوشکاری گسترده، سرعت اجرای بالاتری دارد و انعطاف‌پذیری بیشتری در طراحی و اجرا فراهم می‌کند.

سوالات متداول (FAQ)

آیا می‌توان میلگرد بستر را جایگزین وال پست کرد؟

خیر، این دو سیستم کاملاً قابل جایگزینی نیستند، بلکه مکمل یکدیگر محسوب می‌شوند. میلگرد بستر بیشتر برای تقویت داخلی دیوار، جلوگیری از ترک‌خوردگی و افزایش مقاومت برشی درون صفحه به کار می‌رود، در حالی که وال پست وظیفه مهار کلی دیوار به سازه اصلی و جلوگیری از واژگونی را بر عهده دارد. بهترین رویکرد، استفاده ترکیبی و مکمل از هر دو برای دستیابی به حداکثر پایداری است.

جنس میلگرد بستر باید از چه نوعی باشد؟

معمولاً از فولاد گالوانیزه یا ضدزنگ (استنلس استیل) استفاده می‌شود تا در برابر خوردگی مقاوم باشد، به ویژه در محیط‌های مرطوب. در برخی موارد، میلگردهای آجدار سرد نورد نیز به کار می‌روند. انتخاب جنس مناسب باید بر اساس شرایط محیطی و استانداردهای مربوطه (مانند BS EN 1745-2012) صورت گیرد.

وال پست از چه نوع مصالحی ساخته می‌شود؟

وال پست‌ها معمولاً از پروفیل‌های فولادی مانند نبشی، ناودانی، قوطی یا تیرآهن ساخته می‌شوند. انتخاب نوع مصالح بستگی به طراحی سازه، بارهای وارده بر دیوار و مقررات ملی ساختمان دارد.

آیا میلگرد بستر در دیوارهای داخلی هم استفاده می‌شود؟

بله، به ویژه در دیوارهای داخلی بلند یا دیوارهایی که در معرض حرکت سقف هستند، اجرای میلگرد بستر برای افزایش پایداری، جلوگیری از ترک‌خوردگی و بهبود عملکرد لرزه‌ای توصیه می‌شود. استفاده از آن تنها محدود به دیوارهای خارجی نیست.
