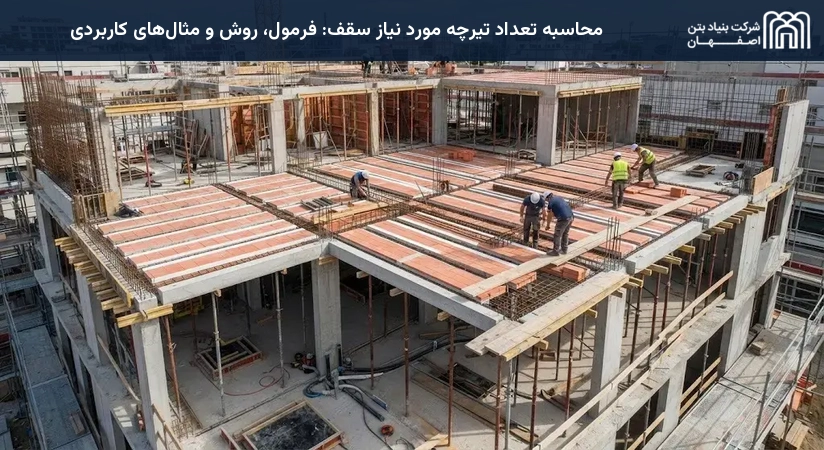

محاسبه تعداد تیرچه مورد نیاز سقف
- توضیحات
- بازدید: 4
یک اشتباه کوچک در برآورد متریال ساختمان می‌تواند هزینه‌های پیش‌بینی‌نشده یا تأخیرهای زمان‌بر در پروژه ایجاد کند. محاسبه دقیق تعداد تیرچه، یکی از حیاتی‌ترین مراحل در پیش‌بینی بودجه و تأمین مصالح برای سقف‌های تیرچه-پلاک است. در واقع، کمبود تیرچه‌ها منجر به توقف روند اجرای سقف و بیش‌خرید آن‌ها باعث اتلاف سرمایه و تبدیل شدن مصالح به ضایعات در کارگاه می‌شود. در این مقاله، شما را با فرمول‌های دقیق ریاضی، تفاوت‌های متریال‌ها و نکات فنی آشنا می‌کنیم تا بتوانید با اطمینان کامل، مقدار دقیق تیرچه و یونولیت مورد نیاز خود را محاسبه کنید.
فرمول و روش محاسبه تعداد تیرچه
برای شروع هرگونه عملیات خرید یا تولید، ابتدا باید بدانید که تعداد تیرچه‌ها بر اساس عرض دهانه سقف و فاصله بین هر تیرچه تعیین می‌شود. این محاسبات در ظاهر ساده هستند، اما رعایت جزئیات ریاضی برای جلوگیری از کمبود مصالح در حین اجرا ضروری است.
فرمول ریاضی محاسبه تعداد تیرچه‌ها
ساده‌ترین و دقیق‌ترین فرمول برای به‌دست آوردن تعداد تیرچه‌ها در یک فضای مستطیلی به شرح زیر است:
- تعداد تیرچه‌ها: (عرض سقف ÷ فاصله بین تیرچه‌ها) + ۱
بسیاری از افراد در هنگام محاسبه، عدد ۱ نهایی را فراموش می‌کنند. دلیل افزودن این عدد این است که فرمول تقسیم، تعداد فواصل (بازه‌ها) را محاسبه می‌کند، اما برای پوشاندن این فواصل، به یک تیرچه در نقطه شروع (نقطه صفر) نیاز داریم تا اولین فاصله ایجاد شود. بنابراین، برای هر تعداد فاصله، همیشه باید یک تیرچه بیشتر در نظر بگیرید تا ابتدای سقف نیز به‌طور کامل پوشانده شود.
تفاوت محاسبه در تیرچه‌های بتنی و کرومیت
جنس تیرچه به دلیل تفاوت در مقاومت، مستقیماً بر تعداد مورد نیاز تأثیر می‌گذارد. در تیرچه‌های بتنی پیش‌ساخته، استاندارد متداول برای فاصله محور به محور معمولاً ۵۰ سانتی‌متر (۰.۵ متر) است که برای تحمل بارهای معمولی مسکونی طراحی شده است.
در مقابل، تیرچه‌های کرومیت به دلیل بهره‌گیری از میلگردهای تقویت‌شده و مقاومت فشاری بالاتر، امکان افزایش فاصله بین تیرچه‌ها را فراهم می‌کنند. برای درک بهتر تفاوت این دو نوع تیرچه در متراژ یکسان، جدول زیر را بررسی کنید:
| شاخص مقایسه | تیرچه بتنی | تیرچه کرومیت |
|---|---|---|
| فاصله استاندارد (متر) | ۰.۵ | ۰.۶ تا ۰.۷ |
| تعداد مورد نیاز | بیشتر | کمتر |
| مقاومت فشاری | متوسط | بالا |
| سرعت اجرا | معمولی | سریع‌تر (به دلیل تعداد کمتر) |
نتیجه این است که در یک متراژ یکسان، استفاده از تیرچه کرومیت باعث کاهش تعداد کل تیرچه‌های مورد نیاز می‌شود که می‌تواند در هزینه‌های نصب و زمان اجرا تأثیرگذار باشد، هرچند قیمت واحد هر تیرچه ممکن است متفاوت باشد.
عوامل مؤثر بر تعداد تیرچه مورد نیاز سقف
فرمول‌های ریاضی پایه، یک تخمین کلی به شما می‌دهند، اما در دنیای واقعی ساخت‌وساز، متغیرهای متعددی وجود دارند که می‌توانند تعداد نهایی مصالح را تغییر دهند. درک این عوامل به شما کمک می‌کند تا لیست خرید خود را با دقت بیشتری تنظیم کنید.
فاصله محور به محور (Spacing)
همان‌طور که اشاره شد، فاصله بین تیرچه‌ها متغیر اصلی است. این فاصله توسط مهندس سازه و بر اساس محاسبات باربری تعیین می‌شود. هرچه فاصله کمتر شود، تعداد تیرچه‌ها افزایش یافته و سقف صلب‌تر می‌شود. تغییر حتی ۱۰ سانتی‌متر در فاصله محور به محور در پروژه‌های بزرگ، می‌تواند منجر به تغییر در تعداد ده‌ها تیرچه شود. بنابراین، پیش از هر محاسبه‌ای، حتماً فاصله دقیق را از روی نقشه‌های اجرایی استخراج کنید.
دهانه سقف و نوع بارگذاری
دهانه سقف (طول هر تیرچه) و باری که قرار است روی سقف قرار گیرد (مانند تجهیزات سنگین، دیوارهای جداکننده یا استفاده صنعتی از محیط) بر تراکم تیرچه‌ها اثر می‌گذارد. در نقاطی که بارگذاری بیشتر است، مهندس ممکن است فاصله تیرچه‌ها را کاهش دهد تا مقاومت سقف افزایش یابد. همچنین در دهانه‌های بسیار بلند، احتمال تغییر در نوع تیرچه یا نیاز به تقویتات بیشتر وجود دارد که بر تعداد کلی تأثیر می‌گذارد.

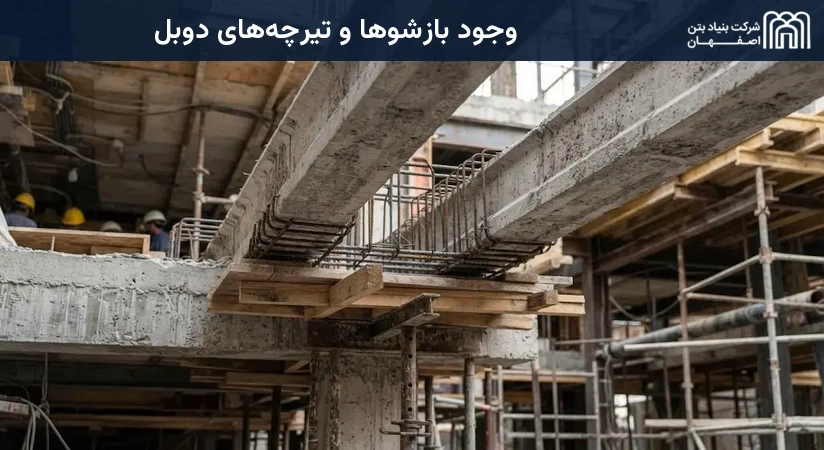

وجود بازشوها و تیرچه‌های دوبل
در هر سازه، مواردی مانند پله‌ها، نورگیرها یا آسانسورها وجود دارند که به آن‌ها بازشو می‌گویند. در اطراف این بازشوها، برای جبران نبود تیرچه‌های مقطوع، از تیرچه‌های دوبل استفاده می‌شود. تیرچه دوبل در واقع قرار دادن دو تیرچه در کنار هم برای افزایش تحمل بار در نقاط حساس است.
همچنین در نقاط تلاقی دیوارها یا در محیط‌هایی که بار متمرکز زیادی وجود دارد، استفاده از تیرچه دوبل الزامی است. این موارد باعث می‌شود تعداد تیرچه‌های خریداری‌شده بیشتر از عدد حاصل از فرمول ساده باشد.
مثال محاسبه تعداد تیرچه برای متراژهای مختلف سقف
برای درک بهتر، بیایید فرمول را در دو سناریوی مختلف پیاده کنیم تا متوجه شوید چگونه متغیرها بر نتیجه نهایی اثر می‌گذارند.
مثال ۱: محاسبه برای سقف کوچک (مثلاً ۵ در ۶ متر)
فرض کنید عرض سقف ۵ متر و طول آن ۶ متر است و قصد داریم از تیرچه‌های بتنی با فاصله استاندارد ۵۰ سانتی‌متر استفاده کنیم.
- مرحله اول: تقسیم عرض سقف بر فاصله بین تیرچه‌ها (۵ ÷ ۰.۵ = ۱۰).
- مرحله دوم: افزودن عدد ۱ به نتیجه (۱۰ + ۱ = ۱۱ عدد تیرچه).
- مرحله سوم: تعیین طول هر تیرچه (هر ۱۱ تیرچه باید به طول ۶ متر باشند).
- مرحله نهایی: محاسبه متراژ کل تیرچه (۱۱ × ۶ = ۶۶ متر طول).
مثال ۲: محاسبه برای سقف بزرگ‌تر یا صنعتی
فرض کنید عرض سقف ۱۰ متر و طول آن ۱۲ متر است و به دلیل استفاده از تیرچه‌های کرومیت، فاصله را روی ۶۰ سانتی‌متر (۰.۶ متر) تنظیم کرده‌ایم.
- مرحله اول: تقسیم عرض بر فاصله (۱۰ ÷ ۰.۶ ≈ ۱۶.۶۶).
- مرحله دوم: رند کردن عدد به بالا و افزودن ۱ (۱۷ + ۱ = ۱۸ عدد تیرچه).
- مرحله سوم: تعیین طول هر تیرچه (هر تیرچه به طول ۱۲ متر است).
- مرحله نهایی: محاسبه متراژ کل تیرچه (۱۸ × ۱۲ = ۲۱۶ متر طول).
برای تسهیل در تخمین سریع، جدول راهنمای زیر رابطه بین عرض سقف و تعداد تیرچه‌ها را با فرض فاصله استاندارد ۰.۵ متر نشان می‌دهد:
| عرض سقف (متر) | فاصله بین تیرچه‌ها (متر) | تعداد تیرچه‌های مورد نیاز (عدد) |
|---|---|---|
| ۳ | ۰.۵ | ۷ |
| ۴ | ۰.۵ | ۹ |
| ۵ | ۰.۵ | ۱۱ |
| ۶ | ۰.۵ | ۱۳ |
| ۷ | ۰.۵ | ۱۵ |

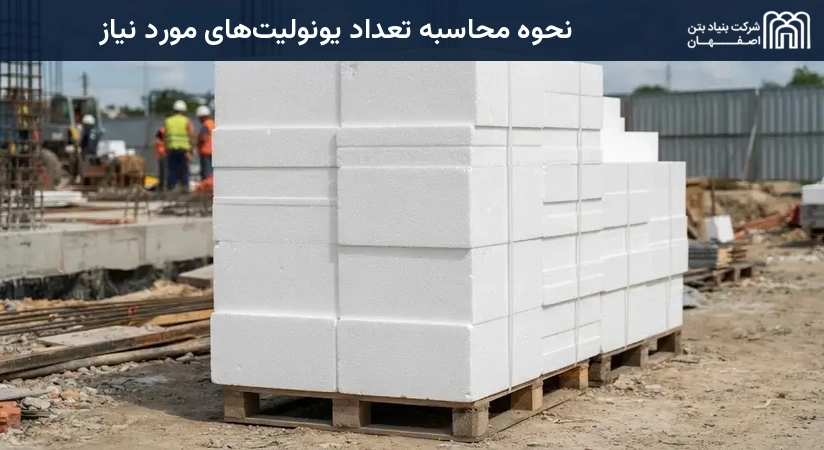

نحوه محاسبه تعداد یونولیت‌های مورد نیاز
پس از تعیین تعداد تیرچه‌ها، گام بعدی محاسبه تعداد بلوک‌های EPS یا همان یونولیت است که فضای بین تیرچه‌ها را پر می‌کنند. یونولیت‌ها به صورت ردیف‌های موازی بین تیرچه‌ها جای می‌گیرند.
فرمول محاسبه ردیف‌ها و تعداد کل یونولیت‌ها
منطق محاسبه یونولیت بسیار ساده است؛ تعداد ردیف‌های یونولیت همیشه یکی کمتر از تعداد تیرچه‌ها است، زیرا یونولیت در فضای بین دو تیرچه قرار می‌گیرد.
- تعداد ردیف‌های یونولیت: تعداد تیرچه‌ها - ۱
برای محاسبه تعداد کل یونولیت‌ها در هر ردیف، باید طول سقف را بر طول هر یونولیت تقسیم کنید. برای مثال اگر طول سقف ۶ متر و طول هر یونولیت ۵۰ سانتی‌متر باشد، در هر ردیف ۱۲ عدد یونولیت قرار می‌گیرد. سپس این عدد را در تعداد ردیف‌ها ضرب می‌کنید تا تعداد کل به دست آید.
اشتباهات رایج در برآورد مصالح سقف
حتی با داشتن فرمول، برخی اشتباهات متداول وجود دارد که می‌تواند منجر به ضررهای مالی شود. یکی از بزرگ‌ترین اشتباهات، نادیده گرفتن درصد پرت مصالح است. در هنگام حمل‌ونقل یا جای‌گذاری، احتمال شکستگی یا آسیب دیدن برخی یونولیت‌ها و تیرچه‌ها وجود دارد؛ لذا توصیه می‌شود همیشه ۵ تا ۱۰ درصد به مقدار محاسبه‌شده اضافه کنید تا در صورت بروز حوادث، روند کار متوقف نشود.
علاوه بر این، موارد زیر را به عنوان خطاهای رایج در نظر بگیرید:
- تکیه مطلق به فرمول‌های ساده بدون بررسی نقشه‌های سازه در پروژه‌هایی با معماری پیچیده.
- فراموش کردن عدد ۱ در فرمول تعداد تیرچه‌ها که منجر به کمبود مصالح در لحظات حساس می‌شود.
- عدم توجه به نقاط تقویت و تیرچه‌های دوبل در هنگام سفارش نهایی.
دوباره تأکید می‌شود که فرمول‌ها برای فضاهای مستطیلی و ساده کاربرد دارند، اما در سازه‌هایی با معماری پیچیده، تنها نقشه فنی است که می‌تواند تعداد دقیق تیرچه‌ها و نقاط تقویت را مشخص کند.
سوالات متداول
چرا دقت در محاسبه تعداد تیرچه این‌قدر اهمیت دارد؟
دقت در محاسبه نه تنها از اتلاف هزینه جلوگیری می‌کند، بلکه باعث می‌شود برنامه‌ریزی زمانی دقیقی برای تحویل مصالح داشته باشید. کمبود حتی یک تیرچه در روز بتن‌ریزی می‌تواند باعث توقف کل پروژه و ایجاد هزینه‌های اضافی برای نیروی کار شود.
آیا می‌توان به ماشین‌حساب‌های آنلاین برای سفارش نهایی تکیه کرد؟
ماشین‌حساب‌های آنلاین ابزارهای عالی برای تخمین اولیه و بودجه‌بندی هستند، اما برای سفارش نهایی، حتماً باید متراژها را با نقشه اجرایی تطبیق داده و توسط یک سرمستری یا مهندس ناظر تأیید کنید، زیرا این ابزارها متغیرهای خاص هر پروژه (مانند بازشوها) را در نظر نمی‌گیرند.
فاصله استاندارد تیرچه‌ها برای خانه‌های مسکونی چقدر است؟
به‌طور معمول در خانه‌های مسکونی که از تیرچه‌های بتنی استفاده می‌کنند، فاصله محور به محور ۵۰ سانتی‌متر در نظر گرفته می‌شود. اما این مقدار بسته به ضخامت سقف و نوع بارگذاری می‌تواند توسط مهندس سازه تغییر کند.
