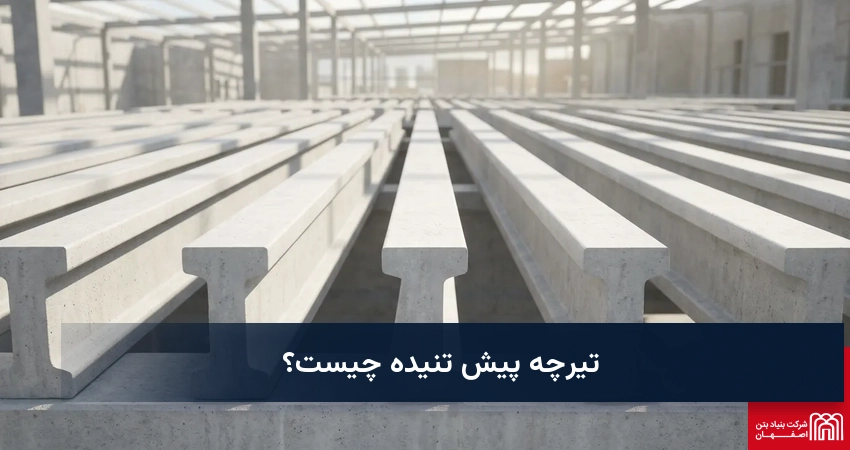

تیرچه پیش تنیده چیست؟

تا به حال به این موضوع فکر کرده‌اید که در ساختمان‌های مدرن، چگونه سالن‌های وسیع را بدون ستون‌های مزاحم در مرکز سقف طراحی می‌کنند؟ پاسخ این معما در فناوری تیرچه پیش تنیده نهفته است. در واقع، تیرچه پیش تنیده یک راهکار مهندسی پیشرفته است که با ایجاد فشار اولیه در بتن، آن را در برابر بارهای وارده در آینده مقاوم می‌کند. این سیستم مانند یک لایه محافظ عمل می‌کند تا سازه پیش از تحمل فشار بارهای خارجی، مقاومت لازم را به دست آورده باشد. در این مقاله از بنیاد بتن، شما را با جزئیات تولید، استانداردهای فنی و تفاوت‌های این سیستم با روش‌های سنتی آشنا می‌کنیم تا بتوانید بهترین انتخاب را برای پروژه‌های عمرانی خود داشته باشید.

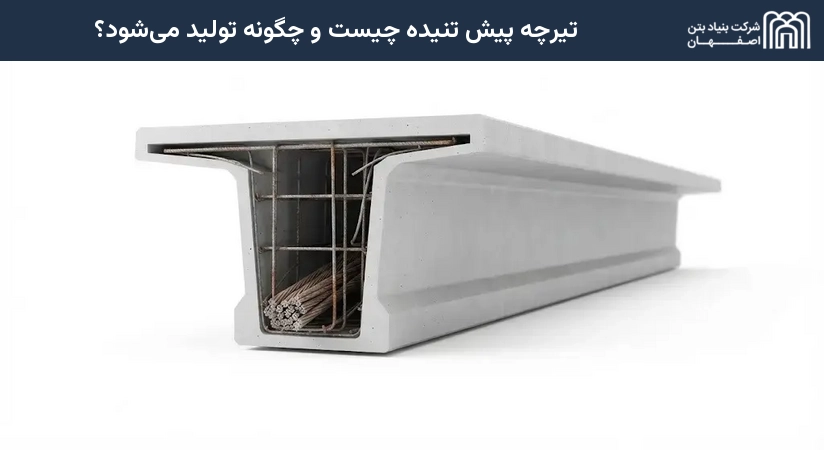

تیرچه پیش تنیده چیست و چگونه تولید می‌شود؟

تیرچه پیش تنیده یک محصول بتنی پیش‌ساخته است که در آن از کابل‌ها یا وایرهای فولادی با مقاومت بسیار بالا برای تقویت بتن استفاده می‌شود. برخلاف تیرچه‌های معمولی که میلگرد در آن‌ها صرفاً به عنوان تقویت‌کننده قرار می‌گیرد، در سیستم پیش تنیده، فولادها پیش از ریختن بتن کشیده شده و پس از سخت شدن بتن، رها می‌شوند. این فرآیند باعث می‌شود بتن تحت فشار قرار گیرد و در نتیجه، توانایی تحمل بارهای کششی بسیار بیشتری پیدا کند.

مفهوم پیش تنیدگی در بتن

بتن به طور طبیعی در برابر فشار بسیار مقاوم است، اما در برابر کشش ضعیف عمل کرده و به سرعت دچار ترک‌خوردگی می‌شود. برای حل این مشکل، مهندسان از مفهوم پیش تنیدگی بهره می‌گیرند. در این روش، با کشیدن وایرهای فولادی، یک نیروی فشاری داخلی در بتن ایجاد می‌شود. هنگامی که بار خارجی بر روی سقف وارد می‌شود، این فشار داخلی با نیروی کششی ایجاد شده توسط بار مقابله کرده و از ایجاد ترک‌های زودهنگام و خیز بیش از حد سقف جلوگیری می‌کند.

مراحل تولید و روش‌های اعمال نیرو

فرآیند تولید این تیرچه‌ها با دقت بسیار بالایی انجام می‌شود. ابتدا وایرهای فولادی در یک بستر مخصوص توسط جک‌های هیدرولیک کشیده می‌شوند. سپس بتن با رده مقاومتی بالا در قالب‌های T-شکل ریخته می‌شود. پس از اینکه بتن به مقاومت لازم رسید، گیره‌های نگهدارنده وایرها رها شده و نیروی کششی وایرها به صورت فشاری به بتن منتقل می‌گردد.

برای اعمال این نیرو از سه روش اصلی استفاده می‌شود:

• روش مکانیکی:رایج‌ترین روش است و از جک‌های هیدرولیک برای کشش وایرها استفاده می‌کند.
• روش شیمیایی:در این روش از سیمان‌های منبسط‌شونده برای ایجاد فشار داخلی بهره می‌برد.
• روش الکتریکی یا حرارتی:از تغییرات دمایی و انبساط حرارتی برای ایجاد تنش در فولاد استفاده می‌کند.

تفاوت پیش‌کشیدگی و پس‌کشیدگی

بسیاری از افراد این دو مفهوم را با هم اشتباه می‌گیرند. در پیش‌کشیدگی (Pre-tensioning)، عملیات کشش فولادها قبل از ریختن بتن و در محیط کارخانه انجام می‌شود. اما در پس‌کشیدگی (Post-tensioning)، ابتدا بتن ریخته شده و پس از سخت شدن، کابل‌های فولادی که در غلاف‌های مخصوص قرار داشتند، کشیده شده و سپس در دو سر تیر مهار می‌شوند. بنابراین، تفاوت اصلی در زمان اعمال نیرو نسبت به زمان بتن‌ریزی است.

مشخصات فنی و نحوه اجرای تیرچه پیش تنیده

برای تضمین ایمنی و پایداری سازه، استفاده از تیرچه پیش تنیده باید بر اساس استانداردهای سخت‌گیرانه مهندسی باشد؛ چرا که هرگونه تخلف در اجرای این سیستم می‌تواند منجر به شکست سازه‌ای گردد.

استانداردهای فنی و رده مقاومتی

تولید این قطعات باید مطابق با استاندارد ملی ۲۹۰۹ باشد. پارامترهای فنی این سیستم برای دستیابی به حداکثر کارایی به شرح زیر است:

مراحل گام‌به‌گام اجرای تیرچه در سقف

اجرای این سیستم در محل پروژه باید با دقت مهندسی صورت گیرد و مراحل زیر را دنبال کند:

1. نصب تیرچه‌ها:قرار دادن دقیق تیرچه‌ها در جای خود به گونه‌ای که حداقل ۱۵ سانتی‌متر در تیرهای اصلی سقف جاسازی شوند.
2. پر کردن فضای خالی:جایگذاری بلوک‌های مورد نظر در فضای بین تیرچه‌ها.
3. نصب آرماتورها:قرار دادن میلگردهای تقویت‌کننده (آرماتورهای حرارتی) روی بلوک‌ها برای جلوگیری از ترک‌های حرارتی.
4. بتن‌ریزی نهایی:ریختن لایه بتنی سقف و پرداخت نهایی سطح.

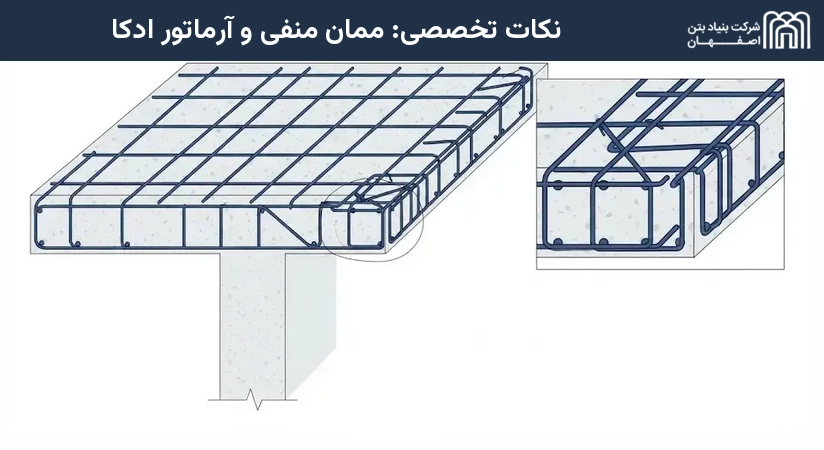

نکات تخصصی: ممان منفی و آرماتور ادکا

در دهانه‌های بلند، به‌ویژه برای تیرچه‌هایی با طول بین ۱۱ تا ۱۲ متر، پدیده ممان منفی در نزدیکی تکیه‌گاه‌ها رخ می‌دهد که می‌تواند باعث ترک خوردن سقف در لبه‌ها شود. برای مقابله با این مشکل، از آرماتورهای خاصی به نام ادکا یا اتکا استفاده می‌شود. این میلگردها در نقاط حساس قرار می‌گیرند تا نیروهای کششی ممان منفی را خنثی کرده و پایداری سقف را در دهانه‌های وسیع تضمین کنند.

مزایا، معایب و مقایسه تیرچه پیش تنیده با تیرچه معمولی

انتخاب بین سیستم پیش تنیده و معمولی به بودجه، زمان‌بندی پروژه و نیازهای معماری سازه بستگی دارد.

مقایسه تیرچه پیش تنیده در مقابل تیرچه معمولی

در تیرچه معمولی، از میلگردهای ساده استفاده می‌شود که وزن سازه را افزایش داده و در دهانه‌های بلند باعث خیز زیاد می‌شود. اما در سیستم پیش تنیده، استفاده از وایرها به جای میلگرد، مصرف فولاد را به شدت کاهش داده و وزن کلی سقف را سبک‌تر می‌کند. همچنین به دلیل پیش‌ساخته بودن، سرعت اجرای این سیستم در محل پروژه بسیار بیشتر از روش‌های سنتی است.

مزایای کلیدی استفاده از سیستم پیش تنیده

به‌کارگیری این تکنولوژی مزایای متعددی را برای سازنده و مالک ساختمان به همراه دارد:

• کاهش هزینه‌ها:به دلیل مصرف بهینه و کاهش میزان بتن و فولاد.
• بهبود عملکرد لرزه‌ای:سبک‌تر شدن سقف منجر به کاهش نیروهای وارده در هنگام وقوع زلزله می‌شود.
• حذف ستون‌های میانی:امکان اجرای دهانه‌های وسیع تا ۱۲ متر بدون نیاز به تکیه‌گاه داخلی.
• دوام بالا:مقاومت بیشتر در برابر آتش‌سوزی و نفوذ آب به دلیل تراکم بالای بتن تولید شده در کارخانه.

محدودیت‌ها و معایب

با وجود مزایای فراوان، این سیستم محدودیت‌هایی نیز دارد که باید در طراحی لحاظ شوند. در جدول زیر، مقایسه‌ای جامع بین نقاط قوت و ضعف این سیستم ارائه شده است:

کاربردهای رایج تیرچه پیش تنیده در صنعت عمران

به دلیل ویژگی‌های مکانیکی خاص، کاربرد این سیستم تنها به سقف ساختمان‌های مسکونی محدود نمی‌شود.

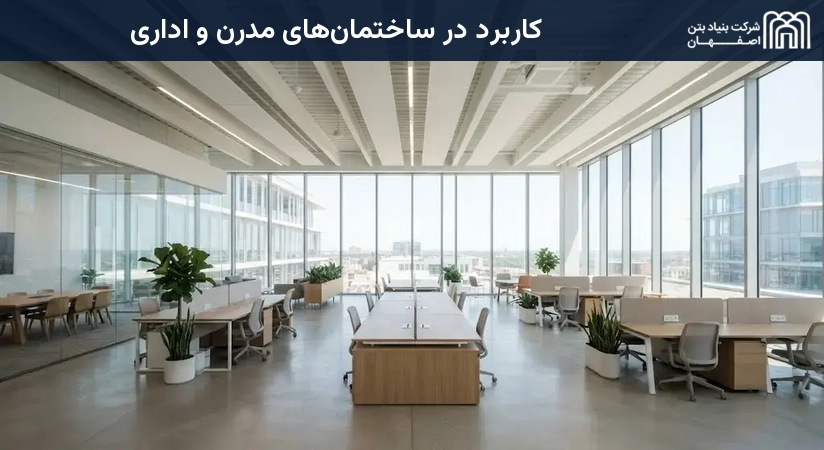

کاربرد در ساختمان‌های مدرن و اداری

در معماری مدرن، استفاده از نماهای شیشه‌ای و فضاهای باز (Open Plan) بسیار رایج است. تیرچه‌های پیش تنیده به معماران اجازه می‌دهند تا ستون‌های میانی را حذف کرده و فضاهای اداری وسیع و بدون مانع ایجاد کنند که هم از نظر زیبایی‌شناختی و هم از نظر کاربردی برتری دارند.

کاربرد در سازه‌های عمرانی (پل‌ها، تونل‌ها و پارکینگ‌ها)

در سازه‌های عمرانی مانند پل‌های پیاده‌رو یا پارکینگ‌های طبقاتی که بارهای متمرکز و سنگینی را تحمل می‌کنند، این تیرچه‌ها به عنوان ستون فقرات سازه عمل می‌کنند. در پل‌های قوسی یا خرپایی، سیستم پیش تنیدگی اجازه می‌دهد تا فشارها به طور بهینه توزیع شده و طول عمر سازه در برابر عوامل محیطی افزایش یابد.

سوالات متداول درباره تیرچه پیش تنیده

آیا می‌توان تیرچه‌های پیش تنیده را پس از تولید برش داد؟ خیر، هرگونه برش در تیرچه باعث رها شدن نیروی کششی وایرهای فولادی شده و منجر به از دست رفتن مقاومت سازه‌ای تیرچه می‌شود.

آیا راهی برای کاهش هزینه تولید با استفاده از مواد بازیافتی وجود دارد؟ خیر، به دلیل استانداردهای سخت‌گیرانه رده بتن C35 و کیفیت خاص وایرها، استفاده از مواد بازیافتی در تولید این قطعات به دلیل خطرات ایمنی به شدت توصیه نمی‌شود.

چرا محدودیت ۱۲ متر برای این تیرچه‌ها اهمیت دارد؟ این محدودیت به دلیل مدیریت خیز (Deflection) و وزن قطعه در هنگام حمل و نقل است. برای دهانه‌های بیش از ۱۲ متر، تنش‌های داخلی به گونه‌ای تغییر می‌کنند که نیاز به طراحی‌های پیچیده‌تر یا استفاده از سیستم‌های پس‌کشیده است.
