تیرچه فندوله چیست؟

اگر در مراحل برنامه‌ریزی برای اجرای سقف ساختمان هستید، احتمالاً با اصطلاح «تیرچه فندوله» مواجه شده‌اید. در سیستم‌های سنتی سقف تیرچه-بلوک، تیرچه فندوله نقش مهمی در انتقال بارها ایفا می‌کرد و سال‌ها به عنوان یکی از رایج‌ترین متدها در ساخت‌وسازهای مسکونی شناخته می‌شد. با این حال، استانداردهای مهندسی و نظارت‌های ساختمانی در سال‌های اخیر تغییرات بنیادینی داشته‌اند که باعث شده نگاه متخصصان به این نوع تیرچه‌ها تغییر کند. در این مقاله از بنیاد بتن، به طور جامع بررسی می‌کنیم که تیرچه فندوله چیست، از چه اجزایی تشکیل شده است و چرا در حال حاضر استفاده از آن در پروژه‌های مدرن ممنوع شده است؛ تا شما بتوانید با آگاهی کامل، ایمنی و انطباق قانونی سازه خود را تضمین کنید.

تیرچه فندوله چیست و چه اجزایی دارد؟

برای درک بهتر این مفهوم، ابتدا باید نگاهی به ساختار کلی سقف‌های تیرچه-بلوک بیندازیم. در این سیستم، تیرچه‌ها به عنوان تکیه‌گاه‌های ثانویه عمل کرده و بار سقف و کف را به تیرهای اصلی منتقل می‌کنند. تیرچه فندوله نوعی از این عناصر است که در تولید آن از یک قالب سفالی خاص استفاده می‌شود.

تعریف دقیق تیرچه فندوله

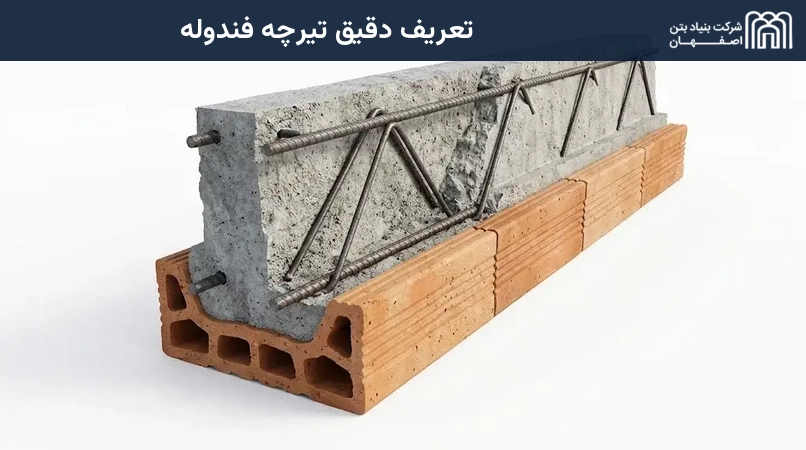

تیرچه فندوله که در بازار ساختمان با نام‌های «تیرچه سفالی» یا «تیرچه کفشک‌دار» نیز شناخته می‌شود، تیرچه‌ای است که در هنگام تولید، میلگردهای تقویت‌شده درون یک قالب سفالی (فندوله) قرار گرفته و سپس بتن درون این قالب ریخته می‌شود تا پاشنه بتنی شکل بگیرد. در واقع، قالب سفالی در اینجا نقش فرم‌دهنده به بتن پاشنه را دارد و پس از سخت شدن بتن، این قالب‌ها جدا شده و از محیط خارج می‌شوند. دلیل نام‌گذاری آن به فندوله، استفاده از همین قالب‌های سفالی است که شکل کفشک‌مانند دارند و اجازه می‌دهند بلوک‌های سقف روی آن‌ها قرار گیرند.

اجزای تشکیل‌دهنده تیرچه فندوله

یک تیرچه فندوله استاندارد (در زمان تولید) از چندین بخش کلیدی تشکیل شده است که هر کدام وظیفه ساختاری خاصی بر عهده دارند:

• میلگرد بالایی: این میلگرد در قسمت فوقانی تیرچه قرار دارد و عمدتاً برای سهولت در حمل‌ونقل، جابه‌جایی و همچنین تحمل بخشی از بارهای ثبتی و وزن بتن در هنگام اجرا به کار می‌رود.
• میلگردهای کششی (اصلی): این میلگردها عناصر حیاتی تیرچه هستند و وظیفه تحمل تنش‌های کششی ناشی از بارهای وارده بر سقف را بر عهده دارند. قطر و تعداد این میلگردها بر اساس محاسبات دقیق سازه تعیین می‌شود.
• میلگردهای عرضی (زیگزاگ): این میلگردها به صورت متقاطع یا زیگزاگی بین میلگردهای اصلی و بالایی قرار می‌گیرند تا پایداری تیرچه را افزایش داده و در برابر نیروهای برشی مقاومت کنند.
• میلگرد کمکی: این میلگردها برای مهار بهتر میلگردهای اصلی و ایجاد پیوند مستحکم‌تر بین بخش‌های مختلف تیرچه به کار می‌روند.
• بتن پاشنه: بخشی از تیرچه که در قالب سفالی ریخته شده و پس از خشک شدن، تکیه‌گاهی برای قرارگیری بلوک‌های سفالی یا فشارپخته ایجاد می‌کند. کیفیت این بتن مستقیماً بر ظرفیت تحمل بار کل سقف اثرگذار است.

مراحل تولید و مشخصات فنی تیرچه فندوله

تولید تیرچه فندوله فرآیندی صنعتی است که باید با دقت بسیار اجرا شود تا از بروز ترک‌ها یا شکستگی‌های احتمالی در هنگام بارگذاری جلوگیری شود.

فرآیند تولید تیرچه با قالب سفالی

مراحل تولید این نوع تیرچه‌ها برای دستیابی به محصول نهایی به شرح زیر است:

1. بافت شبکه فلزی (ترس) شامل میلگردهای اصلی، عرضی و بالایی طبق نقشه مهندسی.
2. قرار دادن شبکه فلزی آماده شده درون قالب‌های سفالی (فندوله).
3. ریختن بتن با رده مقاومتی مشخص در فضای محدود داخل قالب سفالی.
4. عمل‌آوری و سخت شدن بتن در مدت زمان تعیین شده.
5. جداسازی قالب‌های سفالی از دور تیرچه و آماده‌سازی برای ارسال به کارگاه.

استانداردهای فنی و ابعادی

برای اینکه یک تیرچه فندوله بتواند بارهای طراحی شده را تحمل کند، باید مشخصات فنی خاصی داشته باشد که در جدول زیر خلاصه شده است:

کاربرد، مزایا و نکات مهم خرید تیرچه فندوله

با وجود تغییرات در استانداردهای نوین، هنوز در برخی مناطق یا پروژه‌های قدیمی‌تر نام این محصول شنیده می‌شود؛ اما نکاتی وجود دارد که هر سازنده‌ای باید به طور جدی بداند.

کاربردهای رایج در سقف‌های تیرچه-بلوک

در گذشته، این تیرچه‌ها به طور گسترده در ساختمان‌های مسکونی تک‌واحدی و واحدهای تجاری کوچک استفاده می‌شدند. دلیل این امر، سازگاری بالای آن‌ها با بلوک‌های سفالی بود که باعث می‌شد سرعت اجرای سقف در محیط‌های کوچک افزایش یابد.

مزایای تاریخی و نقاط قوت

دلیل محبوبیت سابق تیرچه فندوله، هزینه نسبتاً پایین تولید و سهولت در نصب بود. به دلیل استفاده از قالب‌های سفالی آماده، سرعت تولید در کارگاه‌های کوچک بالا بود و برای متراژهای کم، اقتصادی‌تر به نظر می‌رسید.

هشدار مهم: وضعیت قانونی و ممنوعیت استفاده

این بخش حیاتی‌ترین قسمت این مقاله است. سازمان استاندارد ملی ایران و آیین‌نامه‌های جدید بتن، استفاده از تیرچه فندوله را ممنوع کرده‌اند. دلیل اصلی این ممنوعیت، عدم امکان بررسی بصری کیفیت بتن پاشنه است.

به گفته وب‌سایت تخصصی Bpta: "امروزه تیرچه سفالی منسوخ شده و تیرچه بتنی استاندارد جایگزین آن شده است. استفاده از تیرچه سفالی به دو دلیل عمده ممنوع شده است: نبود امکان بررسی بصری از بتن پاشنه و کم بودن فضای بتن‌ریزی داخل قالب سفالی."

وقتی بتن در داخل یک قالب سفالی بسته ریخته می‌شود، هیچ راهی وجود ندارد که مهندس ناظر متوجه شود آیا بتن به طور کامل متراکم شده است یا خیر، و آیا حفره‌های خالی (Void) در داخل پاشنه وجود دارد یا نه. همچنین، فضای محدود داخل قالب سفالی باعث می‌شود لرزش بتن به درستی صورت نگیرد و کیفیت نهایی پاشنه کاهش یابد. استفاده از این تیرچه‌ها در پروژه‌های جدید می‌تواند منجر به عدم صدور گواهینامه پایان کار ساختمان شود و ریسک‌های جدی امنیتی برای سازه ایجاد کند.

نکات طلایی در هنگام خرید و جایگزینی

اگر در حال خرید تجهیزات برای سقف ساختمان خود هستید، هرگز به سراغ تیرچه فندوله یا سفالی نروید. جایگزین ایمن و قانونی، «تیرچه پاشنه بتنی استاندارد» است. هنگام خرید، حتماً گواهینامه استاندارد تولیدکننده را بررسی کنید و مطمئن شوید که بتن پاشنه در قالب‌های فلزی استاندارد ریخته شده است تا امکان نظارت و کنترل کیفیت فراهم باشد.

تفاوت تیرچه فندوله با تیرچه پاشنه بتنی استاندارد

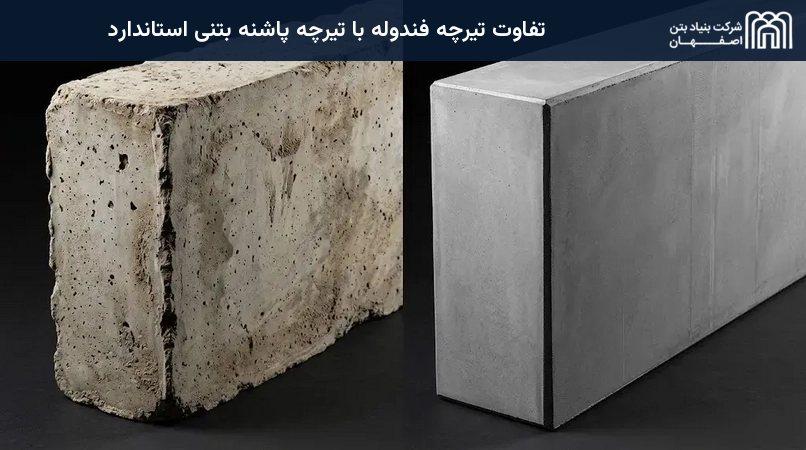

تفاوت اصلی این دو در روش تولید و قابلیت نظارت است. در تیرچه فندوله، بتن در یک محیط بسته و سفالی ریخته می‌شود که مانع از عمل‌آوری صحیح و بررسی کیفیت می‌گردد. اما در تیرچه پاشنه بتنی استاندارد، از قالب‌های فلزی یا سیستم‌های مدرن استفاده می‌شود که اجازه می‌دهد بتن به طور کامل متراکم شود و پس از تخلیه قالب، سطح بتن کاملاً قابل مشاهده و بررسی باشد.

از نظر ساختاری، تیرچه‌های استاندارد به دلیل کیفیت بالاتر بتن و نبود حفره‌های داخلی، تحمل بار بیشتری دارند و در برابر لرزه و نشست‌های احتمالی ساختمان بسیار مقاوم‌تر هستند. در واقع، انتقال از روش فندوله به روش استاندارد، گامی ضروری در جهت افزایش ایمنی جان ساکنان ساختمان است.

سوالات متداول درباره تیرچه فندوله

آیا هنوز هم از تیرچه فندوله در ساختمان‌ها استفاده می‌شود؟بله، متأسفانه در برخی مناطق توسط پیمانکاران غیرمتخصص استفاده می‌شود، اما این اقدام خلاف استانداردهای ملی ایران است و به هیچ عنوان توصیه نمی‌شود.

دلیل اصلی ممنوعیت تیرچه فندوله چیست؟عدم امکان بررسی بصری کیفیت بتن پاشنه و احتمال وجود حفره‌های هوا در داخل بتن به دلیل محدودیت فضای قالب سفالی، دلیل اصلی این ممنوعیت است.

بهترین جایگزین برای تیرچه فندوله چیست؟تیرچه پاشنه بتنی استاندارد که در قالب‌های فلزی تولید شده و دارای تأییدیه سازمان استاندارد است، ایمن‌ترین جایگزین ممکن است.

آیا استفاده از تیرچه فندوله باعث عدم دریافت پایان کار می‌شود؟بله، در صورتی که مهندس ناظر یا بازرس شهرداری متوجه استفاده از متریال غیر استاندارد مانند تیرچه فندوله شود، می‌تواند از صدور گواهینامه پایان کار ساختمان جلوگیری کند، زیرا این مورد ایمنی سازه را به مخاطره می‌اندازد.
