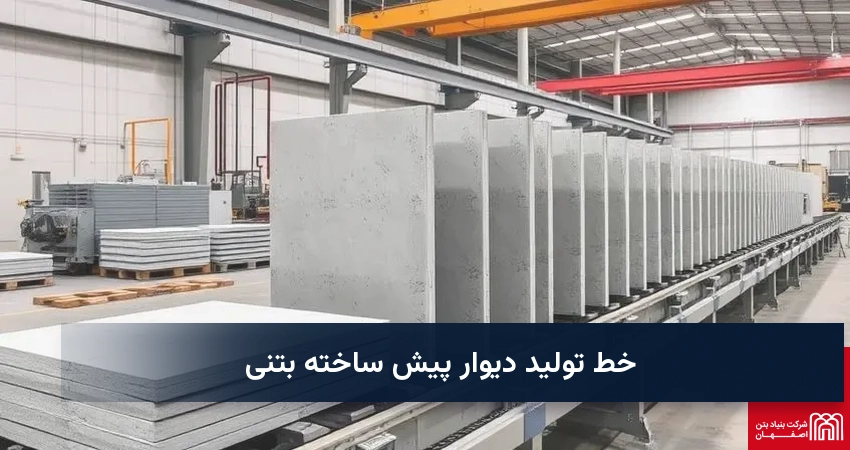

خط تولید دیوار پیش ساخته بتنی
- توضیحات
- بازدید: 112

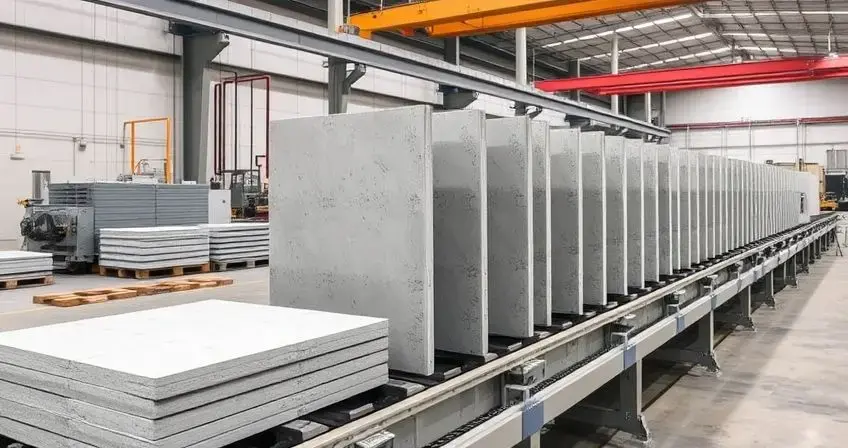

دیوار پیش‌ساخته بتنی، عنصری سازه‌ای است که در محیطی کنترل‌شده مانند کارخانه تولید شده و سپس به محل پروژه منتقل و نصب می‌شود. این روش، انقلابی در صنعت ساختمان‌سازی ایجاد کرده است. تاریخچه استفاده از بتن پیش‌ساخته به دوران روم باستان بازمی‌گردد، اما کاربرد گسترده و صنعتی آن به شکل امروزی، پس از جنگ جهانی دوم و با نیاز مبرم به بازسازی سریع و اقتصادی شهرها، رونق گرفت. امروزه، دیوار پیش‌ساخته بتنی به دلیل سرعت بالا در اجرا، کیفیت یکنواخت و دوام چشمگیر، به یکی از محبوب‌ترین گزینه‌ها در پروژه‌های عمرانی تبدیل شده است.
راهنمای مطالعه
- هزینه راه‌اندازی خط تولید دیوار پیش‌ساخته بتنی
- لیست تجهیزات لازم برای راه‌اندازی خط تولید دیوار پیش‌ساخته بتنی
- درآمد خط تولید دیوار پیش‌ساخته بتنی
- مزایای اصلی نسبت به روش‌های سنتی
- مواد اولیه و مراحل تولید
- کنترل کیفیت و رعایت استانداردهای کلیدی
- دامنه گسترده کاربردها
- انواع دیوارها بر اساس طراحی و ضخامت
- عوامل کلیدی تعیین‌کننده قیمت
- مقایسه اقتصادی و ملاحظات اجرایی
هزینه راه‌اندازی خط تولید دیوار پیش‌ساخته بتنی
هزینه راه اندازی خط تولید دیوار پیش ساخته به عوامل متعددی بستگی دارد و در سه سطح کوچک، متوسط و بزرگ قابل بررسی است. برآورد تقریبی (بر اساس قیمت‌های ۱۴۰۴):
| سطح خط تولید | ظرفیت روزانه | هزینه کل (میلیارد تومان) | جزئیات هزینه |
|---|---|---|---|
| کوچک | ۵۰-۱۰۰ پنل | ۸-۱۲ | زمین ۲۰۰۰ متر، تجهیزات پایه، ۱۰ نفر نیروی کار |
| متوسط | ۱۵۰-۳۰۰ پنل | ۲۰-۳۵ | زمین ۴۰۰۰ متر، سیستم کیورینگ بخار، جرثقیل سقفی |
| بزرگ | ۴۰۰-۶۰۰ پنل | ۵۰-۸۰ | خط تمام اتوماتیک، رباتیک، انبار مکانیزه |
تفکیک هزینه‌ها (خط متوسط):
- زمین و سوله: ۶-۱۰ میلیارد
- تجهیزات اصلی: ۸-۱۲ میلیارد
- نصب و راه‌اندازی: ۱-۲ میلیارد
- سرمایه در گردش (مواد اولیه): ۳-۵ میلیارد
- مجوزها و آموزش: ۰.۵-۱ میلیارد
نکته: این هزینه‌ها با بازگشت سرمایه در ۱۸ تا ۳۰ ماه (با فروش ماهانه ۱۰۰۰ پنل) جبران می‌شوند.
لیست تجهیزات لازم برای راه‌اندازی خط تولید دیوار پیش‌ساخته بتنی
برای راه‌اندازی خط تولید دیوار پیش‌ساخته بتنی، تجهیزات متنوعی مورد نیاز است که بر اساس مقیاس خط (کوچک، متوسط یا بزرگ) و ظرفیت تولید انتخاب می‌شوند. این تجهیزات عمدتاً شامل ماشین‌آلات تولید بتن، قالب‌سازی، آرماتوربندی، عمل‌آوری و جابه‌جایی هستند. لیست زیر بر اساس استانداردهای صنعتی و برآوردهای رایج (برای خط متوسط با ظرفیت ۱۵۰-۳۰۰ پنل در روز) تهیه شده و شامل توضیحات مختصر، تعداد پیشنهادی و کاربرد هر کدام می‌شود. هزینه تقریبی تجهیزات اصلی حدود ۸-۱۲ میلیارد تومان است، اما برای قیمت دقیق، مشاوره با تأمین‌کنندگان توصیه می‌شود.
| تجهیزات | توضیحات و کاربرد | تعداد پیشنهادی (خط متوسط) | هزینه تقریبی (میلیارد تومان) |
|---|---|---|---|
| قالب‌های فولادی یا فلزی | قالب‌های قابل تنظیم برای ریختن بتن در ابعاد و طرح‌های مختلف (تک‌رو یا دو رو نما، توپر یا نرده‌ای). مقاوم در برابر فشار بتن و قابل استفاده مجدد. | ۵۰-۱۰۰ عدد | ۲-۴ |
| میکسر بتن (بتونیر یا بچینگ پلانت) | دستگاه مخلوط‌کن با ظرفیت ۲-۳ متر مکعب، مجهز به سیستم توزین دقیق برای اختلاط سیمان، سنگدانه، آب و افزودنی‌ها. | ۱-۲ دستگاه | ۱-۲ |
| ویبراتورهای صنعتی | ابزارهای لرزشی برای تراکم بتن، حذف حباب‌های هوا و افزایش چگالی (انواع سوزنی یا سطحی). | ۴-۶ عدد | ۰.۵-۱ |
| سیستم کیورینگ (عمل‌آوری) | اتاق یا تونل بخار/آب‌گرم برای عمل‌آوری بتن در شرایط کنترل‌شده دما و رطوبت (۸-۱۲ ساعت). | ۱ مجموعه | ۱-۱.۵ |
| جرثقیل سقفی یا بالابر | جرثقیل ۵-۱۰ تن برای جابه‌جایی قالب‌ها، آرماتورها و پنل‌های آماده. | ۲-۳ عدد | ۱-۲ |
| دستگاه برش و خم میلگرد | ماشین اتوماتیک برای برش و خمکاری میلگردها بر اساس نقشه‌های سازه‌ای. | ۱-۲ دستگاه | ۰.۵-۱ |
| ماشین آرماتوربندی (QCO) | دستگاه نیمه‌اتوماتیک برای قرارگیری دقیق میلگردها در قالب‌ها و جوشکاری اتصالات. | ۱ دستگاه | ۰.۵-۰.۸ |
| پرس هیدرولیک یا ویبره پرس | برای فشرده‌سازی بتن در قالب‌ها (فشار ۴۰۰ تن یا بیشتر) و تولید بلوک‌های نیمه‌سنگین. | ۱ دستگاه | ۱-۱.۵ |
| تجهیزات کنترل کیفیت | شامل دستگاه تست مقاومت فشاری بتن، ابزار اندازه‌گیری ابعاد و آزمایشگاه کوچک برای بررسی عیار بتن (C25-C50). | ۱ مجموعه | ۰.۳-۰.۵ |
| تجهیزات حمل و انبارداری | لیفتراک، تسمه‌های بارگیری و قفسه‌های انباری برای بسته‌بندی و نگهداری پنل‌ها. | ۱-۲ دستگاه | ۰.۵-۱ |
| تجهیزات جانبی | پمپ بتن، کمپرسور هوا، ژنراتور برق پشتیبان، روبات‌های جوشکاری (اختیاری برای خط بزرگ) و سیستم‌های ایمنی (ماسک، دستکش). | متنوع | ۰.۵-۱ |
تجهیزات باید با استانداردهای ISIRI و ASTM سازگار باشند تا کیفیت پنل‌ها تضمین شود. برای کاهش هزینه، از تجهیزات دست‌دوم معتبر استفاده کنید، اما تست کیفیت الزامی است.
درآمد خط تولید دیوار پیش‌ساخته بتنی
درآمد خط تولید دیوار پیش ساخته به شدت وابسته به حجم فروش، قیمت فروش و مدیریت هزینه‌هاست. برآورد درآمد (خط متوسط - ۲۰۰ پنل در روز):
| آیتم | مقدار |
|---|---|
| تولید ماهانه | ۵۰۰۰ پنل (۲۵ روز کاری) |
| قیمت متوسط فروش | ۱.۲ میلیون تومان/پنل (۳×۲.۵ متر، ضخامت ۱۲ سانت) |
| درآمد ماهانه | ۶ میلیارد تومان |
| هزینه تولید ماهانه | ۳.۵-۴ میلیارد (شامل مواد، نیروی کار، انرژی) |
| سود خالص ماهانه | ۲-۲.۵ میلیارد تومان |
| حاشیه سود | ۳۳-۴۰٪ |
عوامل افزایش درآمد:
- تولید پنل‌های سفارشی (نما، نورپردازی، لوگو) با حاشیه سود ۵۰٪
- قراردادهای بلندمدت با پروژه‌های دولتی و پیمانکاران
- صادرات به کشورهای همسایه (عراق، افغانستان، ترکمنستان)
- کاهش ضایعات به زیر ۲٪ با کنترل کیفیت دقیق
با مدیریت صحیح، درآمد سالانه خط متوسط می‌تواند به ۷۰-۹۰ میلیارد تومان برسد و سرمایه اولیه در کمتر از ۲ سال بازگشت داده شود.

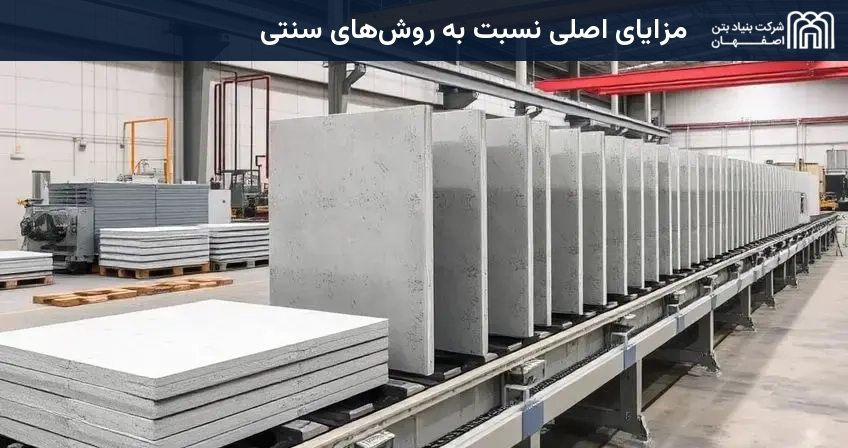

مزایای اصلی نسبت به روش‌های سنتی
استفاده از دیوار پیش‌ساخته بتنی مزایای متعددی را نسبت به روش‌های سنتی ساخت‌وساز ارائه می‌دهد که آن را به گزینه‌ای اقتصادی و کارآمد تبدیل کرده است. این مزایا شامل موارد زیر است:
- سرعت نصب بالا:قطعات پیش‌ساخته در کارخانه تولید می‌شوند و تنها نیاز به مونتاژ در محل دارند که زمان اجرای پروژه را به شدت کاهش می‌دهد.
- صرفه‌جویی اقتصادی:تولید انبوه در کارخانه، کاهش نیاز به نیروی کار ماهر در محل، حذف هزینه‌های مربوط به نازک‌کاری و گچ‌کاری، و کاهش ضایعات مصالح، همگی به کاهش کلی هزینه‌ها منجر می‌شوند.
- دوام و مقاومت بالا:دیوارهای پیش‌ساخته بتنی مقاومت فوق‌العاده‌ای در برابر رطوبت، ضربه، زلزله، آتش‌سوزی و سرعت باد تا ۱۱۰ کیلومتر بر ساعت از خود نشان می‌دهند. این ویژگی‌ها طول عمر سازه را افزایش می‌دهند.
- تنوع زیبایی‌شناختی:این دیوارها قابلیت تولید در طرح‌ها و رنگ‌های متنوع، به صورت تک‌رو یا دو رو نما، با امکان نورپردازی داخلی و حتی حکاکی لوگوهای سفارشی را دارا هستند که فرصت‌های بی‌نظیری برای طراحی‌های خلاقانه فراهم می‌آورد.
در مقایسه با دیوارهای سنتی یا آجری، دیوارهای بتنی پیش‌ساخته در زمان اجرا بسیار سریع‌تر (روزها در مقابل هفته‌ها) هستند، هزینه‌های کلی آن‌ها مقرون به صرفه‌تر است، مقاومت بسیار بالایی در برابر زلزله و عوامل جوی از خود نشان می‌دهند و به نیروی کار کمتری نیاز دارند.
| ویژگی‌ها | دیوار بتنی پیش‌ساخته | دیوار سنتی یا آجری |
|---|---|---|
| زمان اجرا | سریع (در حد روزها) | طولانی (در حد هفته‌ها) |
| هزینه‌ها | مقرون به صرفه‌تر (در مجموع پروژه) | بالاتر (در مجموع پروژه) |
| مقاومت | بالا (در برابر زلزله، رطوبت، ضربه، آتش، باد) | کمتر از بتن (در برابر زلزله و عوامل جوی) |
| نیاز به نیروی کار | کم | زیاد |
مواد اولیه و مراحل تولید

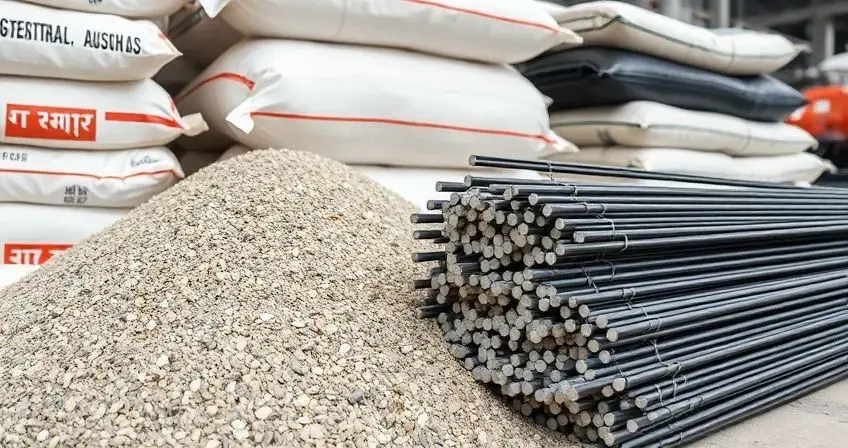

تولید دیوار بتنی پیش‌ساخته یک فرآیند دقیق و کنترل‌شده است که با انتخاب مواد اولیه با کیفیت آغاز می‌شود. مواد اولیه اصلی شامل سیمان پرتلند، سنگدانه‌های مرغوب (ماسه و شن)، آب با کیفیت کنترل‌شده، و افزودنی‌های شیمیایی نظیر روان‌کننده‌ها، ضدیخ و دیرگیرکننده‌ها را شامل می‌شود. همچنین، میلگرد فولادی نیز برای تقویت بتن و افزایش مقاومت کششی آن، جزء جدایی‌ناپذیر این فرآیند محسوب می‌شود.
مراحل تولید دیوار پیش‌ساخته بتنی به شرح زیر است:
- انتخاب و آماده‌سازی مواد:مواد اولیه با دقت بالا وزن‌کشی و اندازه‌گیری می‌شوند.
- آرماتوربندی:میلگردها طبق نقشه‌های سازه در قالب‌ها قرار می‌گیرند.
- قالب‌ریزی:بتن با طرح اختلاط مشخص، درون قالب‌های مخصوص ریخته می‌شود.
- تراکم و ویبراسیون:برای حذف حباب‌های هوا و افزایش چگالی بتن، از ویبراتور استفاده می‌شود.
- عمل‌آوری (کیورینگ):بتن در شرایط کنترل‌شده دما و رطوبت (مانند بخاردهی) عمل‌آوری می‌شود تا به مقاومت نهایی خود دست یابد.
- پرداخت سطح:پس از عمل‌آوری، سطوح دیوارها ممکن است برای دستیابی به ظاهر مطلوب نهایی، پرداخت‌کاری شوند.
- کنترل کیفیت:در تمامی مراحل، کنترل کیفیت دقیق برای اطمینان از مطابقت محصول نهایی با استانداردهای مربوطه انجام می‌شود.
- بسته‌بندی و انبارداری:قطعات آماده شده برای حمل و نقل، بسته‌بندی و در انبار نگهداری می‌شوند.
کنترل کیفیت و رعایت استانداردهای کلیدی
کنترل کیفیت در تولید دیوار پیش‌ساخته بتنی از اهمیت بالایی برخوردار است. این فرآیند شامل آزمایش‌های مقاومت فشاری بتن (مانند عیار C25 معادل ۲۵۰ کیلوگرم بر سانتی‌متر مربع یا ۳۵۰-۴۰۰ کیلوگرم سیمان در متر مکعب بتن، و عیار C50)، بررسی ابعاد، و اطمینان از صحت آرماتوربندی است. برای تضمین کیفیت و ایمنی، تولیدکنندگان ملزم به رعایت استانداردهای بین‌المللی و ملی هستند. برخی از این استانداردها عبارتند از: استاندارد BS-6205 برای اتصالات و انکرهای مدفون، استانداردهای ASTM C76-M90 و ISIRI8906 برای لوله‌های بتنی، و استانداردهای C850M-90 و نشریه ۸۳ راه و ترابری برای باکس‌های بتنی.

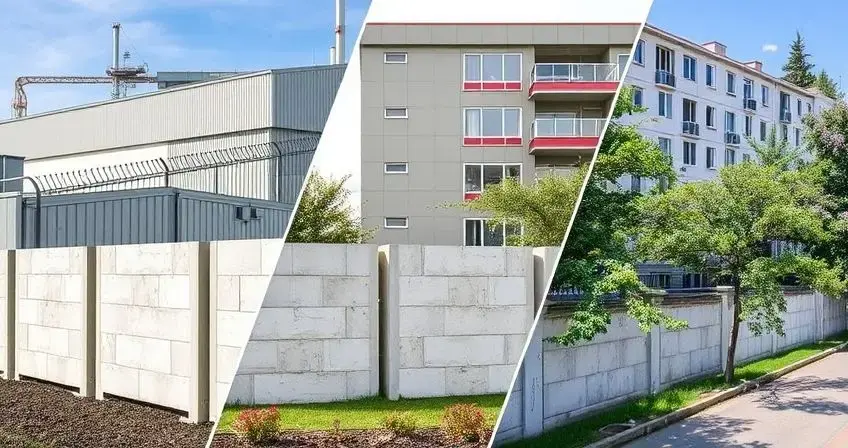

دامنه گسترده کاربردها
دیوارهای پیش‌ساخته بتنی به دلیل انعطاف‌پذیری و مقاومت بالا، کاربردهای بسیار گسترده‌ای در بخش‌های مختلف عمرانی دارند. این کاربردها شامل موارد زیر می‌شود:
- محوطه‌سازی و حصارکشی:حصارکشی سازمان‌ها، پادگان‌ها، استادیوم‌ها، باغ‌ها و پارک‌ها.
- صنعتی:ساخت دیوارهای کارخانه‌ها، سوله‌ها، انبارها، سردخانه‌ها، اتاق‌های سرور و ایستگاه‌های سوخت.
- شهری:ایستگاه‌های پمپاژ، کلانتری‌ها، زندان‌ها، آرامستان‌ها، پارکینگ‌های عمومی و بیمارستان‌ها.
- مسکونی:دیوارهای جداکننده داخلی، ساخت خانه‌های پیش‌ساخته و ویلاها.
- سازه‌های خاص:برج‌های مخابراتی و قطعات ماشین‌آلات سنگین.
این تنوع در کاربرد، نشان‌دهنده توانایی بالای این نوع دیوار در پاسخگویی به نیازهای گوناگون پروژه‌ها است.
انواع دیوارها بر اساس طراحی و ضخامت
دیوارهای پیش‌ساخته بتنی در انواع مختلفی تولید می‌شوند که هر یک ویژگی‌ها و کاربردهای خاص خود را دارند. از جمله انواع رایج می‌توان به دیوارهای توپر (که اغلب با طرح‌ها و لوگوهای سفارشی تولید می‌شوند)، دیوارهای نرده‌ای، دیوارهای مخصوص سوله، دیوارهای تک‌رو نما و دیوارهای دو رو نما اشاره کرد. همچنین، برخی از این دیوارها با قابلیت نورپردازی داخلی تولید می‌شوند که جنبه زیبایی‌شناختی آن‌ها را به طور چشمگیری افزایش می‌دهد.
از نظر مشخصات فنی، این دیوارها در ابعاد استانداردی تولید می‌شوند. طول‌های رایج شامل ۳ متر، ۴ متر و ۶ متر هستند. ارتفاع‌ها نیز متنوع بوده و معمولاً در ابعاد ۱.۲۰ متر، ۱.۲۵ متر، ۱.۵۰ متر، ۲.۴۰ متر، ۲.۵ متر، ۳ متر و ۳.۵ متر تولید می‌شوند. ضخامت دیوارها نیز بسته به نوع کاربرد و نیاز سازه‌ای، از ۸ سانتی‌متر، ۱۰ سانتی‌متر، ۱۲ سانتی‌متر، ۱۴ سانتی‌متر تا ۱۵ سانتی‌متر متغیر هستند.
عوامل کلیدی تعیین‌کننده قیمت
تعیین قیمت دقیق دیوار پیش‌ساخته بتنی به صورت آنلاین دشوار است، زیرا بازار مصالح ساختمانی دائماً در حال تغییر است و هر پروژه ویژگی‌های منحصر به فرد خود را دارد. برای دریافت قیمت روز و دقیق، همواره توصیه می‌شود که مستقیماً با تأمین‌کنندگان معتبر تماس حاصل فرمایید. با این حال، عوامل متعددی بر قیمت نهایی تأثیرگذار هستند که شناخت آن‌ها می‌تواند به برنامه‌ریزی دقیق‌تر کمک کند:
- مشخصات فنی پنل‌ها:
- ضخامت دیوار
- نوع آرماتوربندی (مانند میلگرد ساده یا آجدار)
- وجود یا عدم وجود قطعات مدفون (مانند انکرها، پلیت‌ها یا باکس‌های تأسیساتی)
- نوع نما (تک‌رو یا دو رو نما)
- کیفیت مصالح و طرح اختلاط بتن:
- عیار سیمان
- نوع سنگدانه
- افزودنی‌ها (مانند الیاف پلیمری یا فوق روان‌کننده‌ها)
- تیراژ تولید:معمولاً سفارش‌های با حجم بالاتر، منجر به کاهش قیمت واحد محصول می‌شوند.
- هزینه‌های حمل و نصب:
- فاصله کارخانه تا محل پروژه
- نوع ترابری مورد نیاز
- زمان‌بندی تحویل
- متراژ و محل پروژه برای نصب
- خدمات پس از فروش:
- تضمین کیفیت
- نصب استاندارد
- ارائه نقشه‌های اجرایی (شاپ‌دراوینگ) نصب
- شرایط بازار:
- قیمت روزانه مواد اولیه نظیر سیمان، میلگرد و سنگدانه، نوسانات بازار را به دنبال دارد.
مقایسه اقتصادی و ملاحظات اجرایی
با وجود اینکه ممکن است قیمت واحد پنل‌های پیش‌ساخته در نگاه اول کمی بالاتر به نظر برسد، اما در مجموع، هزینه کلی پروژه با استفاده از این روش اغلب اقتصادی‌تر از روش‌های سنتی تمام می‌شود. این صرفه‌جویی ناشی از کاهش چشمگیر زمان اجرا، نیاز کمتر به نیروی کار، حذف هزینه‌های نازک‌کاری و گچ‌کاری، و پتانسیل صرفه‌جویی در هزینه‌های فونداسیون است.
با این حال، استفاده از دیوارهای پیش‌ساخته بتنی معایبی نیز دارد که باید مورد توجه قرار گیرد. نیاز به تجهیزات سنگین برای جابه‌جایی و نصب (مانند جرثقیل و لیفتراک)، محدودیت‌های حمل و نقل (به دلیل ابعاد و وزن قطعات)، و نیاز به نصابان ماهر و متخصص از جمله این موارد هستند. همچنین، هرگونه خطا در طراحی یا اجرای اولیه می‌تواند منجر به خسارات قابل‌توجهی شود. بنابراین، انتخاب تأمین‌کننده معتبر و باتجربه که به استانداردهای لازم پایبند باشد و خدمات پس از فروش مناسبی ارائه دهد، از اهمیت حیاتی برخوردار است.
