قلاب میلگرد بستر
قیمت قلاب میلگرد بستر
قلاب میلگرد بستر یکی از اجزای مهم در صنعت ساختمانسازی و مهندسی عمران است. این قلاب بهعنوان یک اتصالدهنده اصلی برای میلگردها در سازههای بتنی عمل میکند و در بهبود استحکام و پایداری سازهها نقش حیاتی دارد. این قلاب معمولاً از فولاد با کیفیت بالا تولید میشود و بهصورت استاندارد طراحی شده تا مقاومت مناسبی در برابر بارهای مختلف داشته باشد. استفاده از قلاب میلگرد بستر به دلایل متعددی مورد توجه قرار میگیرد. یکی از اصلیترین مزایای آن تسهیل در فرآیند نصب میلگردها است. با استفاده از این قلاب میتوان میلگردها را در موقعیتهای مشخصی قرار داد و از حرکت آنها در حین بتن ریزی جلوگیری کرد.
قلاب میلگرد بستر چیست؟
قلاب میلگرد بستر یکی از قطعات کلیدی در سیستمهای اتصال انعطافپذیر دیوارهاست که وظیفه برقراری ارتباط میان میلگرد بستر و سازه اصلی (ستون) را بر عهده دارد. این قطعه مفتولی که معمولاً از جنس فولاد گالوانیزه یا استیل ضدزنگ ساخته میشود، به گونهای طراحی شده که از یک سو درون گیره نصب شده روی ستون قرار میگیرد و از سوی دیگر با شاخههای میلگرد بستر درگیر میشود.
هدف اصلی از بهکارگیری این اتصال، ایجاد یک پیوند مکانیکی است که در عین مهار کردن نیروهای خارج از صفحه دیوار (مانند زلزله و باد)، اجازه جابجاییهای اندک درونصفحهای را به دیوار بدهد. این عملکرد هوشمندانه باعث میشود تا تنشهای ناشی از نشست ساختمان یا لرزشها باعث ترکخوردگی یا تخریب دیوار نشوند و ایمنی غیرسازهای ساختمان به شکل چشمگیری افزایش یابد.

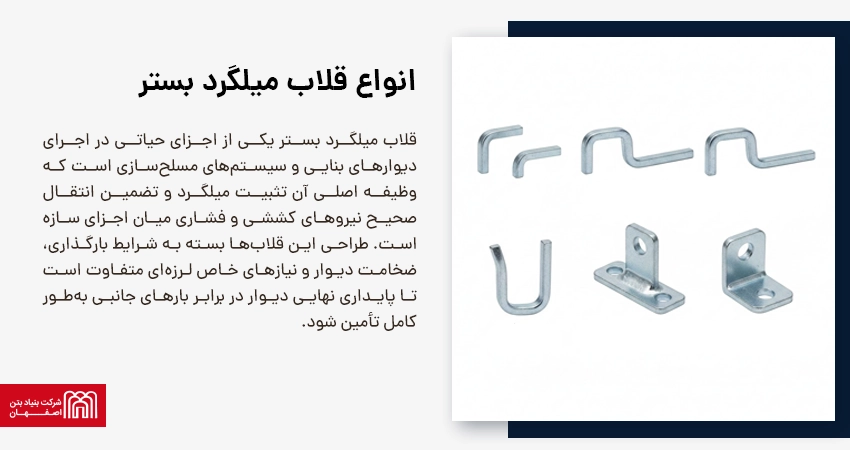

انواع قلاب میلگرد بستر
قلاب میلگرد بستر یکی از اجزای حیاتی در اجرای دیوارهای بنایی و سیستمهای مسلحسازی است که وظیفه اصلی آن تثبیت میلگرد و تضمین انتقال صحیح نیروهای کششی و فشاری میان اجزای سازه است. طراحی این قلابها بسته به شرایط بارگذاری، ضخامت دیوار و نیازهای خاص لرزهای متفاوت است تا پایداری نهایی دیوار در برابر بارهای جانبی بهطور کامل تأمین شود.
رایجترین انواع این قطعات اتصالدهنده عبارتند از:
- قلاب ساده: این مدل که با یک خم استاندارد ۹۰ درجه تولید میشود، گزینهای اقتصادی و کارآمد برای اتصالهای معمولی در پروژههای سبک و دیوارهای داخلی با بارگذاری کم است.
- قلاب خمیده یکطرفه: طراحی این قطعه بهگونهای است که در یک سمت دیوار گیرش بیشتری ایجاد میکند؛ این ویژگی باعث شده تا بهترین انتخاب برای اتصال دیوارها در محل کنجها و تقاطعهای غیرهمسطح باشد.
- قلاب دو خم (دوطرفه): این قلاب با داشتن خم در هر دو انتها، پایداری دوچندانی در برابر لرزشها و نیروهای جانبی ایجاد کرده و درگیری میلگرد با ملات را در هر دو سمت به حداکثر میرساند.
- قلاب U شکل: این مدل برای فواصل طولانیتر و در مواردی که نیاز به نگهداری مستمر و پایدار میلگرد در امتداد طولی دیوار باشد، استفاده میشود و مقاومت برشی فوقالعادهای دارد.
- قلاب مخصوص والپست: این نوع قلاب به طور اختصاصی برای سیستم والپستهای نوین طراحی شده است تا نیروهای ناشی از زلزله را به صورت یکنواخت در کل سیستم مسلح بنایی توزیع کرده و اتصال ایمن میان دیوار و وادارها را تضمین کند.
- قلاب مخصوص ستون و المانهای بتنی: این قطعه جهت ایجاد پیوند مکانیکی قوی میان دیوار و سازه اصلی (ستونهای بتنی یا فلزی) به کار میرود و مانع از جداشدگی دیوار از اسکلت ساختمان در هنگام جابجاییهای سازهای میشود.
وزن قلاب میلگرد بستر
وزن این قطعه مستقیماً به قطر مفتول مصرفی و طول بازوهای آن بستگی دارد. به طور استاندارد، قلابها از مفتولهایی با قطر ۴ تا ۶ میلیمتر تولید میشوند. وزن هر عدد قلاب معمولاً بین ۱۰۰ تا ۲۰۰ گرم متغیر است؛ اما نکته حائز اهمیت این است که وزن نباید به قیمت کاهش ضخامت پوشش گالوانیزه کم شود، زیرا سبکی بیش از حد میتواند نشاندهنده استفاده از متریال ضعیف و کاهش ظرفیت باربری در برابر بارهای جانبی باشد.
راهنمای انتخاب سایز مناسب قلاب میلگرد بستر
انتخاب سایز دقیق قلاب به ضخامت دیوار و فاصله مرکز ستون تا مرکز بندکشی دیوار بستگی دارد. اگر قلاب بیش از حد کوتاه باشد، درگیری کافی با میلگرد بستر ایجاد نمیکند و اگر بیش از حد بلند باشد، پوشش ملات روی آن کافی نخواهد بود که منجر به زنگزدگی زودرس میشود. جدول زیر شما را به طور کامل برای انتخاب سایز مناسب قلاب میلگرد بستر راهنمایی می کند:
| ضخامت دیوار (سانتیمتر) | طول پیشنهادی قلاب (سانتیمتر) | قطر مفتول استاندارد (میلیمتر) |
| ۱۰ سانتیمتر | ۱۵ الی ۲۰ | ۴ میلیمتر |
| ۱۵ سانتیمتر | ۲۰ الی ۲۵ | ۴ یا ۵ میلیمتر |
| ۲۰ سانتیمتر | ۲۵ الی ۳۰ | ۵ یا ۶ میلیمتر |
نقش قلاب میلگرد بستر در سیستم وال پست
در متدهای نوین وال پست، قلاب به عنوان مفصل میان دیوار و اسکلت عمل میکند. برخلاف روشهای قدیمی که دیوار را به ستون میدوختند و باعث شکست دیوار در زلزله میشدند، قلاب در سیستم وال پست منقطع، اجازه میدهد دیوار به صورت مستقل از ستون حرکت کند. این قطعه انرژی لرزشی را مستهلک کرده و از انتقال مستقیم بارهای جانبی ستون به سفتکاری دیوار جلوگیری مینماید.
خصوصیات قلاب میلگرد بستر استاندارد
یک قلاب باکیفیت باید علاوه بر ابعاد دقیق، ویژگیهای متالورژیکی مناسبی جهت دوام در محیط قلیایی ملات داشته باشد. مهم ترین خصوصیات قلاب میلگرد بستر در زیر آمده است:
- پوشش گالوانیزه: حداقل ضخامت پوشش باید طبق استانداردهای ملی برای جلوگیری از اکسیداسیون رعایت شود.
- مقاومت کششی بالا: استفاده از فولاد سختکشش (High Tensile) برای جلوگیری از تغییر شکل در فشارهای جانبی.
- خم کاری دقیق: زوایای خم باید کاملاً گونیا و بدون ایجاد ترک در بدنه مفتول باشند.
- عاجدار بودن: برخی مدلها دارای آج عرضی برای درگیری بهتر با ملات ماسه سیمان هستند.
مزایای استفاده از قلاب میلگرد بستر چیست؟
استفاده از این قطعه نه تنها ایمنی ساختمان را تضمین میکند، بلکه سرعت اجرای پروژه را نیز به طرز محسوسی افزایش میدهد. از مزیت های اصلی قلاب میلگرد بستر می توان به موارد زیر اشاره کرد:
- تسهیل در اجرای وال پستهای نوین و حذف نبشیکشیهای سنگین.
- افزایش مقاومت دیوار در برابر زلزلههای شدید و طوفان.
- جلوگیری از ایجاد ترکهای قطری در محل اتصال دیوار به ستون.
- سازگاری کامل با انواع بلوکهای سبک (AAC)، لیکا و سفال.
- هزینه بسیار پایین در مقایسه با روشهای سنتی مهار دیوار.

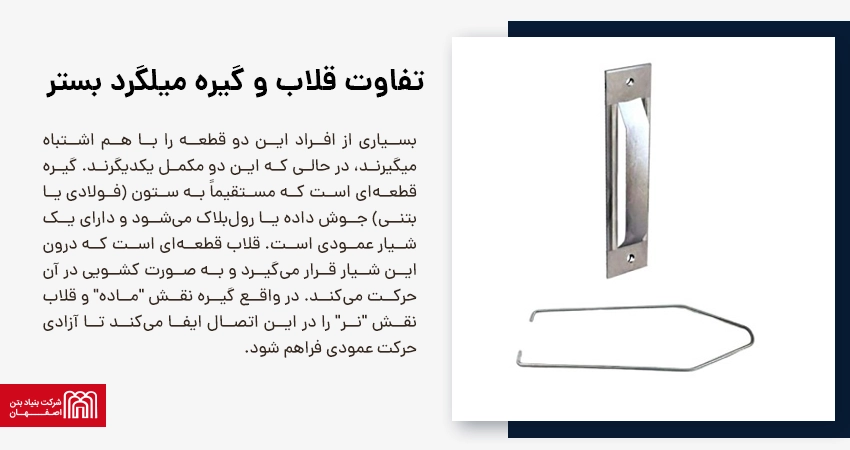

تفاوت قلاب و گیره میلگرد بستر
بسیاری از افراد این دو قطعه را با هم اشتباه میگیرند، در حالی که این دو مکمل یکدیگرند. گیره قطعهای است که مستقیماً به ستون (فولادی یا بتنی) جوش داده یا رولبلاک میشود و دارای یک شیار عمودی است. قلاب قطعهای است که درون این شیار قرار میگیرد و به صورت کشویی در آن حرکت میکند. در واقع گیره نقش "ماده" و قلاب نقش "نر" را در این اتصال ایفا میکند تا آزادی حرکت عمودی فراهم شود.
نکات مهم برای خرید قلاب میلگرد بستر
هنگام خرید قلاب، اولین اولویت شما باید بررسی گواهینامههای فنی و انطباق محصول با پیوست ششم آییننامه ۲۸۰۰ باشد. توجه کنید که مفتولهای سیاه بدون پوشش، به سرعت در مجاورت رطوبت ملات پوسیده شده و کارایی خود را از دست میدهند؛ بنابراین حتماً از گالوانیزه بودن کامل قطعه (حتی در نقاط خم) اطمینان حاصل کنید.
نکته دوم، بررسی صاف و یکدست بودن سطح مفتول و عدم وجود پلیسه در دوسر قلاب است. وجود نقص در ساختار فیزیکی قلاب میتواند باعث تمرکز تنش و شکست زودهنگام تحت فشار شود. همچنین توصیه میشود قلاب و گیره را از یک برند واحد تهیه کنید تا از چفت شدن دقیق آنها و نبود لقزدگی اضافی در سیستم اتصال مطمئن شوید.
نحوه اجرای قلاب میلگرد بستر در وال پست
برای درک بهتر نحوه اجرای قلاب میلگرد بستر، باید به این نکته توجه داشت که این قطعه در واقع پل ارتباطی بین "سفتکاری سازه" و "دیوار غیرسازهای" است. اجرای دقیق آن مانع از انفصال دیوار در تکانهای شدید میشود.
در ادامه، جزئیات فنی و مراحل اجرایی را با دقت بیشتری بررسی میکنیم:
جزئیات فنی نصب و فواصل استاندارد:
طبق ضوابط پیوست ششم آییننامه ۲۸۰۰، اتصال دیوار به ستون نباید صلب (چسبیده) باشد. بنابراین، قبل از شروع مراحل زیر، حتماً باید بین ستون و دیوار از مصالح جداکننده مانند یونولیت (پلیاستایرن) یا پشم سنگ به ضخامت حداقل ۳ سانتیمتر استفاده کنید تا فضای لازم برای حرکت جانبی دیوار فراهم شود.
مراحل گامبهگام اجرا:
۱. جانمایی و نصب گیره روی ستون:
- در ستونهای بتنی: با استفاده از رولبولت یا میخهای فولادی (توسط دستگاه هیلتی)، گیره را در فواصل عمودی مشخص (حداکثر هر ۵۰ یا ۶۰ سانتیمتر) به ستون متصل کنید.
- در ستونهای فلزی: گیره مستقیماً به بال ستون جوش داده میشود. دقت کنید که طول جوش باید مطابق استاندارد باشد تا در برابر مکش باد یا ضربه زلزله کنده نشود.
۲. جایگذاری قلاب درون گیره: پس از اینکه ردیفهای دیوار به تراز نصب گیره رسید، قلاب مفتولی را از سمت خمیده (L شکل) داخل شیار عمودی گیره بیندازید. این نوع اتصال "کشویی" به دیوار اجازه میدهد در صورت نشست ساختمان یا خیز تیرها، به راحتی بالا و پایین برود بدون اینکه ترک بخورد.
۳. تراز کردن قلاب با میلگرد بستر: قلاب باید کاملاً افقی قرار گیرد. انتهای دیگر قلاب که دارای خم ۹۰ درجه یا به صورت مستقیم است، باید روی میلگرد بستر (که قبلاً روی رج دیوار پهن شده) قرار بگیرد.
۴. اورلپ و مهار کردن: نقطه اتصال قلاب و میلگرد بستر بسیار حیاتی است. این دو قطعه باید حداقل ۱۵ تا ۲۰ سانتیمتر با یکدیگر همپوشانی (Overlap) داشته باشند. برای اینکه در زمان ریختن ملات، این دو قطعه از هم جدا نشوند، بهتر است با سیم آرماتوربندی آنها را به هم ببافید.
۵. ملاتریزی نهایی: در نهایت، روی کل مجموعه (قلاب و میلگرد بستر) با ملات ماسه سیمان به ضخامت حداقل ۱.۵ سانتیمتر پوشانده میشود. ملات باعث میشود که میلگرد بستر و قلاب به صورت یکپارچه با بلوکها عمل کنند و نیروی کششی را تحمل نمایند.
اشتباهات رایج در اجرا قلاب میلگرد بستر
- جوش دادن قلاب به گیره: هرگز قلاب را به گیره جوش ندهید! این کار خاصیت انعطافپذیری وال پست را از بین میبرد.
- حذف یونولیت: اگر قلاب را نصب کنید اما دیوار را به ستون بچسبانید، در زمان زلزله فشار ستون باعث تخریب مستقیم دیوار میشود.
- استفاده از قلاب زنگزده: زنگزدگی مانع از چسبندگی کامل مفتول به ملات میشود و عمر اتصال را به شدت کاهش میدهد.
نکات مهم اتصال قلاب به میلگرد بستر
برای اینکه اتصال قلاب و میلگرد بستر به درستی عمل کند، رعایت استانداردهای طول اورلپ ضروری است.
- حداقل طول همپوشانی قلاب با میلگرد بستر نباید از ۱۵ سانتیمتر کمتر باشد.
- استفاده از سیم آرماتوربندی برای بستن محل تلاقی قلاب و میلگرد بستر جهت جلوگیری از جابجایی در زمان ملاتریزی توصیه میشود.
- قلاب باید دقیقاً در مرکز ضخامت ملات قرار گیرد تا از هر سو توسط سیمان احاطه شود.
- اطمینان حاصل کنید که قلاب در داخل گیره فضای حرکت عمودی (حدود ۱ تا ۲ سانتیمتر) داشته باشد تا نشستهای احتمالی را جذب کند.
خرید قلاب میلگرد بستر از بنیاد بتن؛ تضمین کیفیت و استاندارد
خرید قلاب میلگرد بستر از مجموعههای معتبری نظیر بنیاد بتن، به دلیل رعایت دقیق ضوابط سازمان نظام مهندسی و استانداردهای ملی، انتخابی هوشمندانه برای انبوهسازان و مهندسان ناظر است. محصولات عرضه شده توسط این نهاد، از فولاد باکیفیت و با پوشش گالوانیزه استاندارد تولید میشوند که در برابر محیطهای خورنده ملات و رطوبت، دوام بسیار بالایی دارند. با تهیه این قطعات از مراکز تاییدشده، علاوه بر اطمینان از صحت ابعاد و زوایای خم مفتول، میتوانید از تاییدیه نهایی والپست ساختمان خود در زمان نظارت اطمینان حاصل کرده و ایمنی بلندمدت سازه را در برابر مخاطرات لرزهای تضمین کنید.
